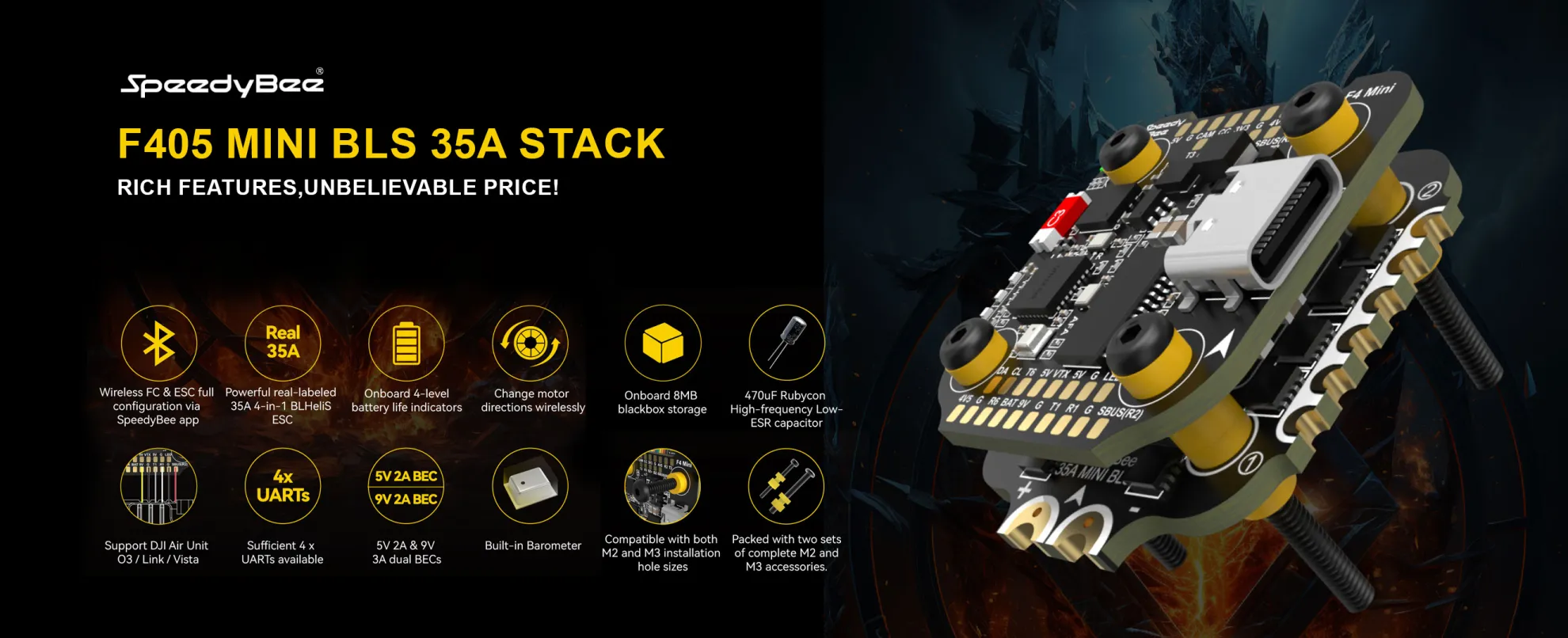

SpeedyBee F405 Mini BLS 35A 20×20 ESC & FC FPV-Stack

Integriertes Bluetooth für die Stimmung

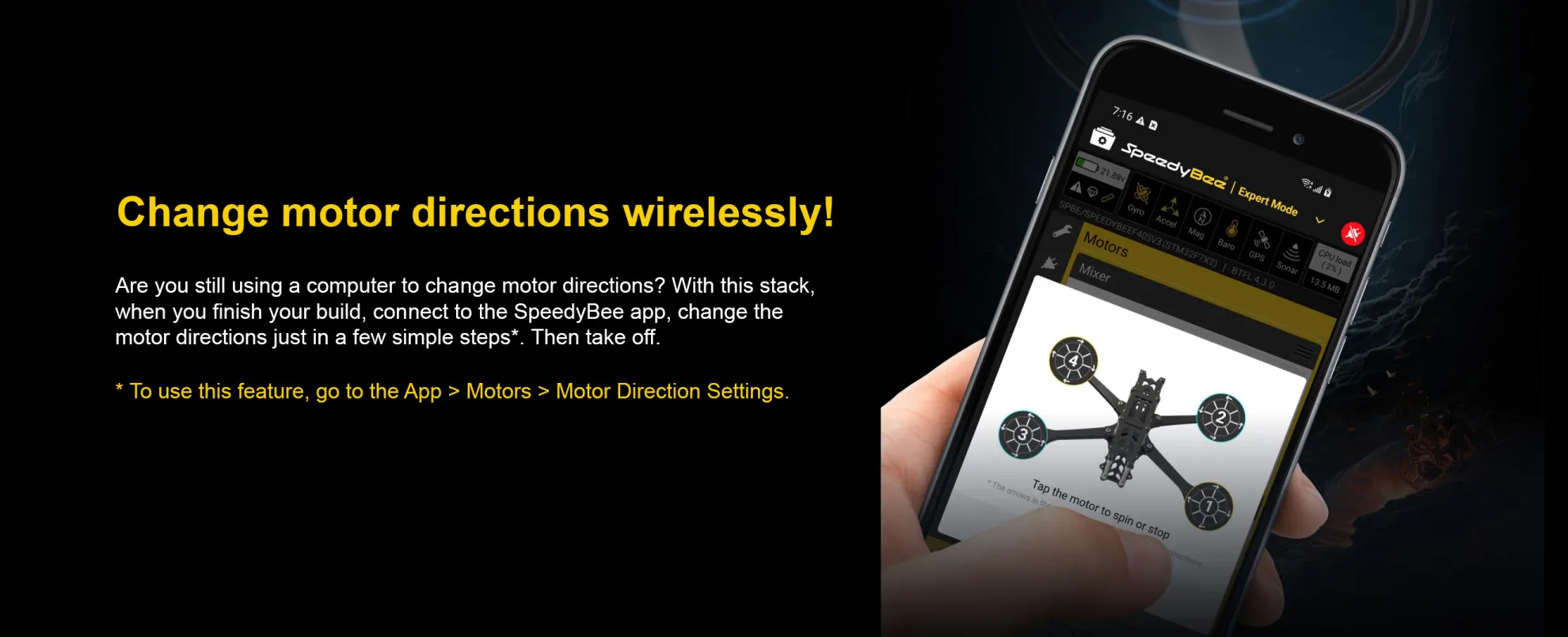

Verfügt über integriertes Bluetooth und ermöglicht die kabellose Konfiguration über die SpeedyBee-App ohne Computer.

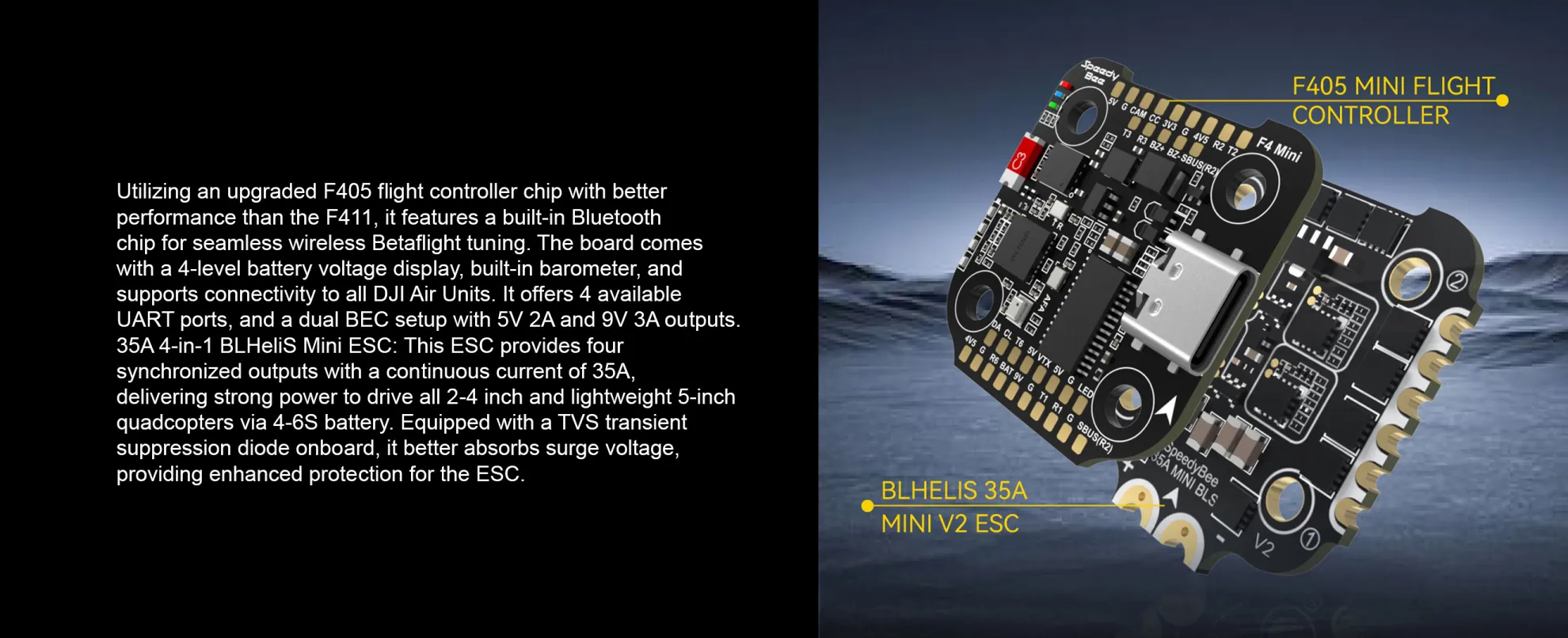

Hochleistungs-F405-Flugsteuerung

Ausgestattet mit einem STM32F405‑Chip, einem ICM42688P‑Gyroskop, einer 8-MB‑Blackbox und vier UARTs – stabil und leistungsstark.

35A 4-in-1 ESC unterstützt 6S

35A 4-in-1 BLHeli_S ESC unterstützt 3–6S-Akkus und ist ideal für 2–4‑Zoll‑ sowie leichtgewichtige 5‑Zoll‑Drohnen.

● Avancierte Chip‑Technologie für optimale Leistung: Der SpeedyBee F405 MINI 35A Flugcontroller verfügt über modernste Chip‑Technologie und einen leistungsstarken Prozessor, der Flugbefehle in Echtzeit umsetzt. Dadurch wird eine beispiellose Flugstabilität und Reaktionsfähigkeit gewährleistet – entscheidend für anspruchsvolle Flugkonfigurationen.

● Verbessertes Nutzererlebnis durch kabellose Steuerung: Dank des integrierten Bluetooth‑Moduls können Anwender die Flugparameter bequem per SpeedyBee‑App ohne Kabelverbindung anpassen. Diese praktische Funktion optimiert die Drohnenleistung und sorgt für eine intuitive Bedienung, wodurch das Flugerlebnis maßgeblich verbessert wird.

● Effizienter Motorantrieb für vielseitige Flugaufgaben: Das 35-A‑All‑in‑One‑BLHeliS‑ESC‑Board sorgt für einen effizienten Motorantrieb und eignet sich somit für ein breites Spektrum an Flugaufgaben – von kompakten 2‑ bis 4‑Zoll‑Drohnen bis hin zu ultraleichten 5‑Zoll‑Modellen. Diese Vielseitigkeit ermöglicht es den Nutzern, unterschiedlichste Herausforderungen in der Luft mühelos zu meistern.

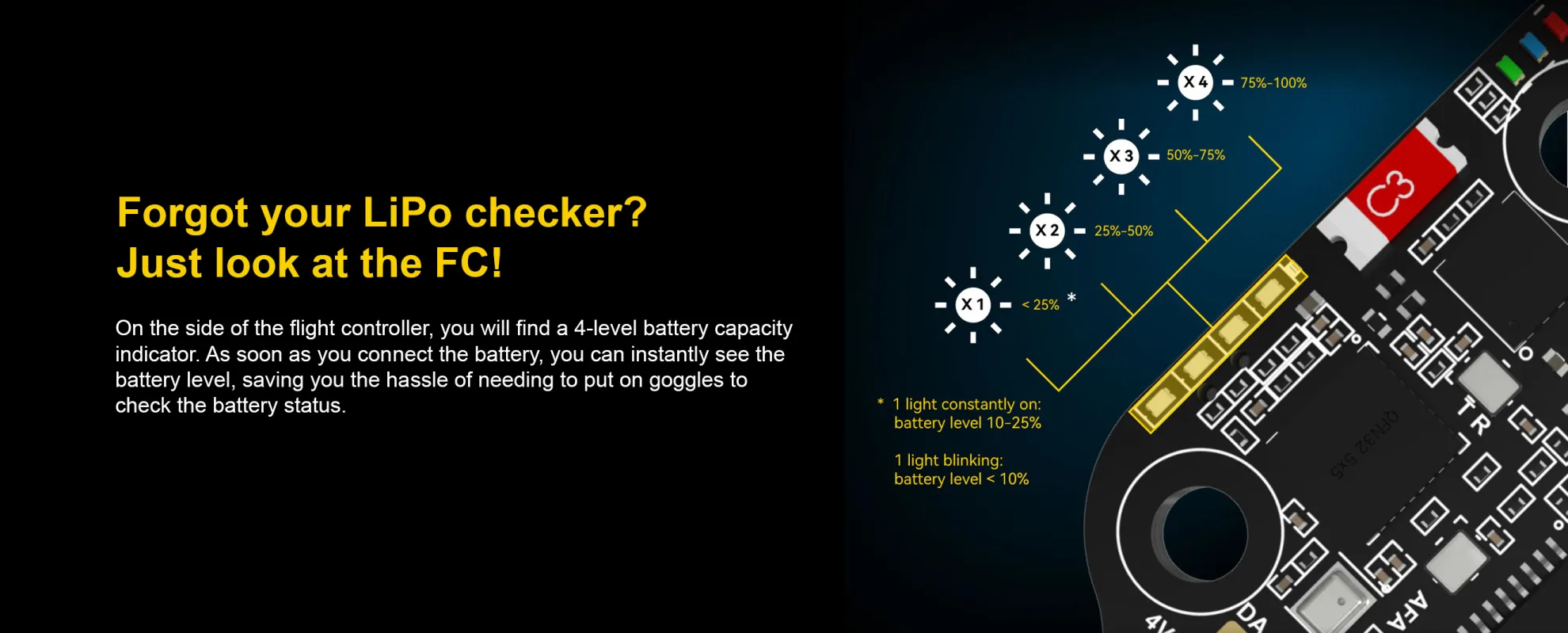

● Umfassende Funktionen zur Flugüberwachung und -steuerung: Die Flugsteuerungsplatine verfügt über benutzerfreundliche Features wie eine 4‑stufige Batteriestandsanzeige und ein integriertes Barometer. Diese Funktionen ermöglichen es den Nutzern, den Batteriestand präzise zu überwachen und den Flug durch die genaue Regelung der Flughöhe stabil zu halten, was letztlich die Sicherheit und Kontrolle während des Fluges verbessert.

● Flexible Kompatibilität und vielseitige Montagemöglichkeiten: Dank zweier BEC-Ausgänge mit den Stromversorgungsoptionen 5 V/2 A und 9 V/3 A können Anwender eine breite Palette an FPV‑Geräten anschließen, darunter analoge Bildübertragungen sowie DJI‑Air‑Unit‑Konfigurationen. Das Dual‑Kompatibilitätsdesign für M2 und M3 ermöglicht zudem eine einfache Montage auf verschiedenen Rahmenbauarten und sorgt für eine nahtlose, stabile Passform ohne Kompromisse.

Paketinhalt:

● 1* SpeedyBee F405 Mini BLS 35A 20x20 Stack

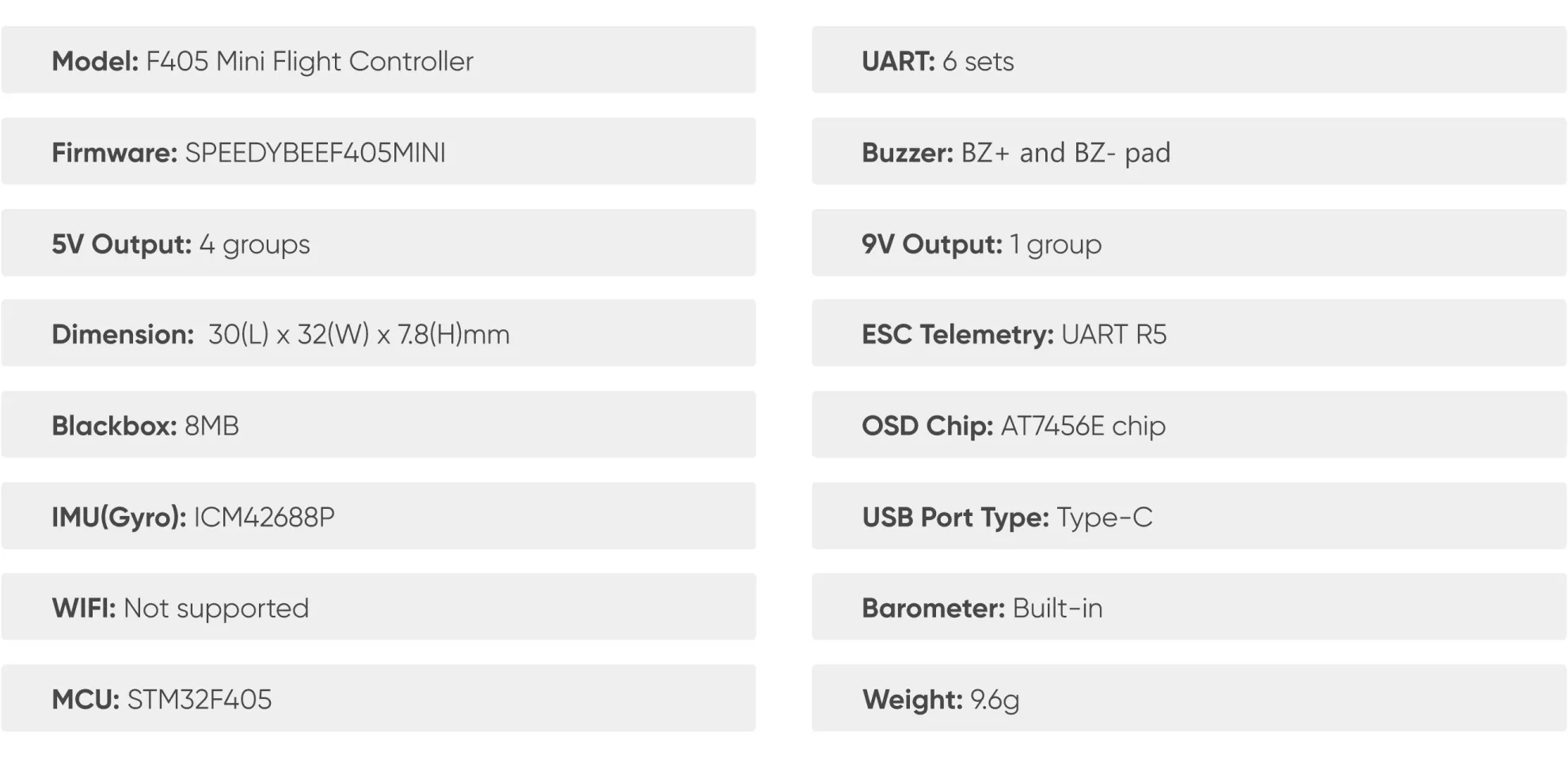

Parameter

● Modell: F405 Mini-Flugsteuerung

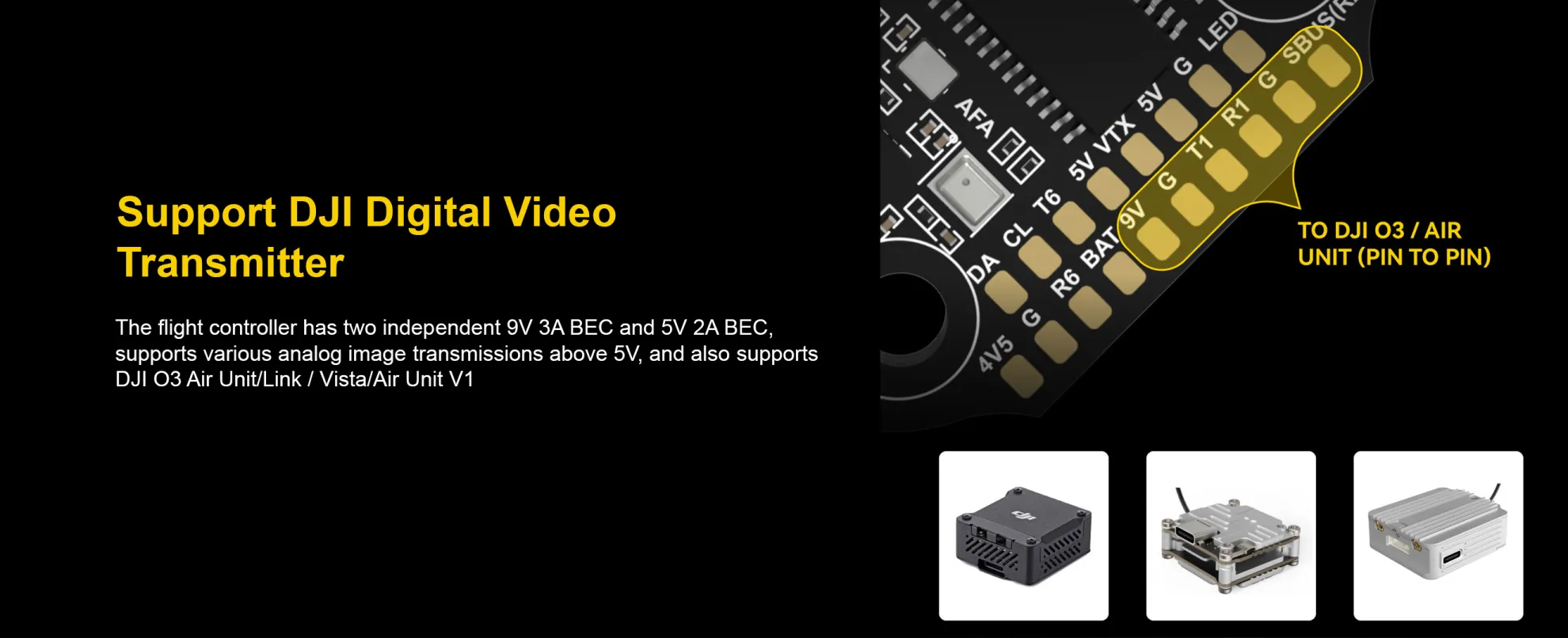

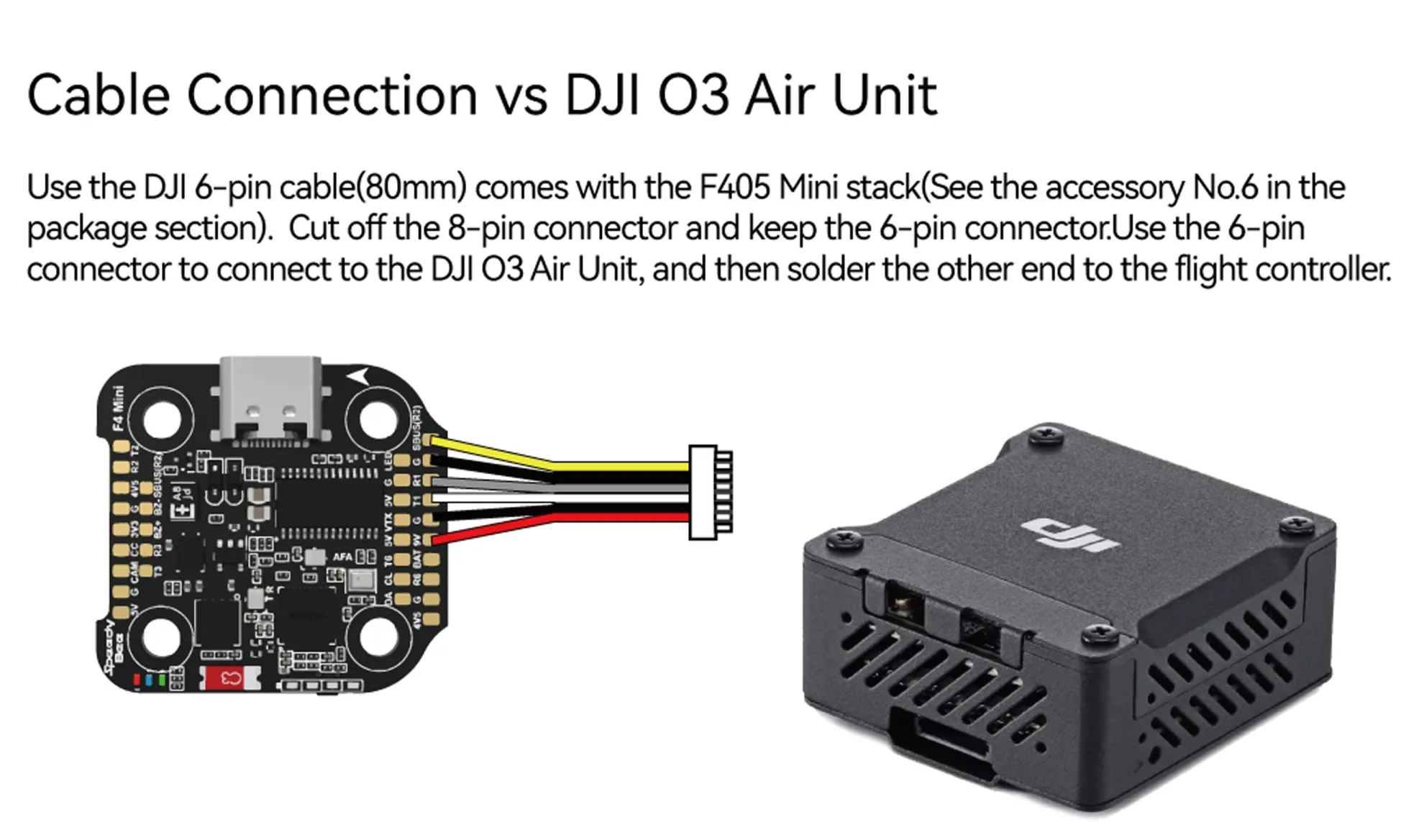

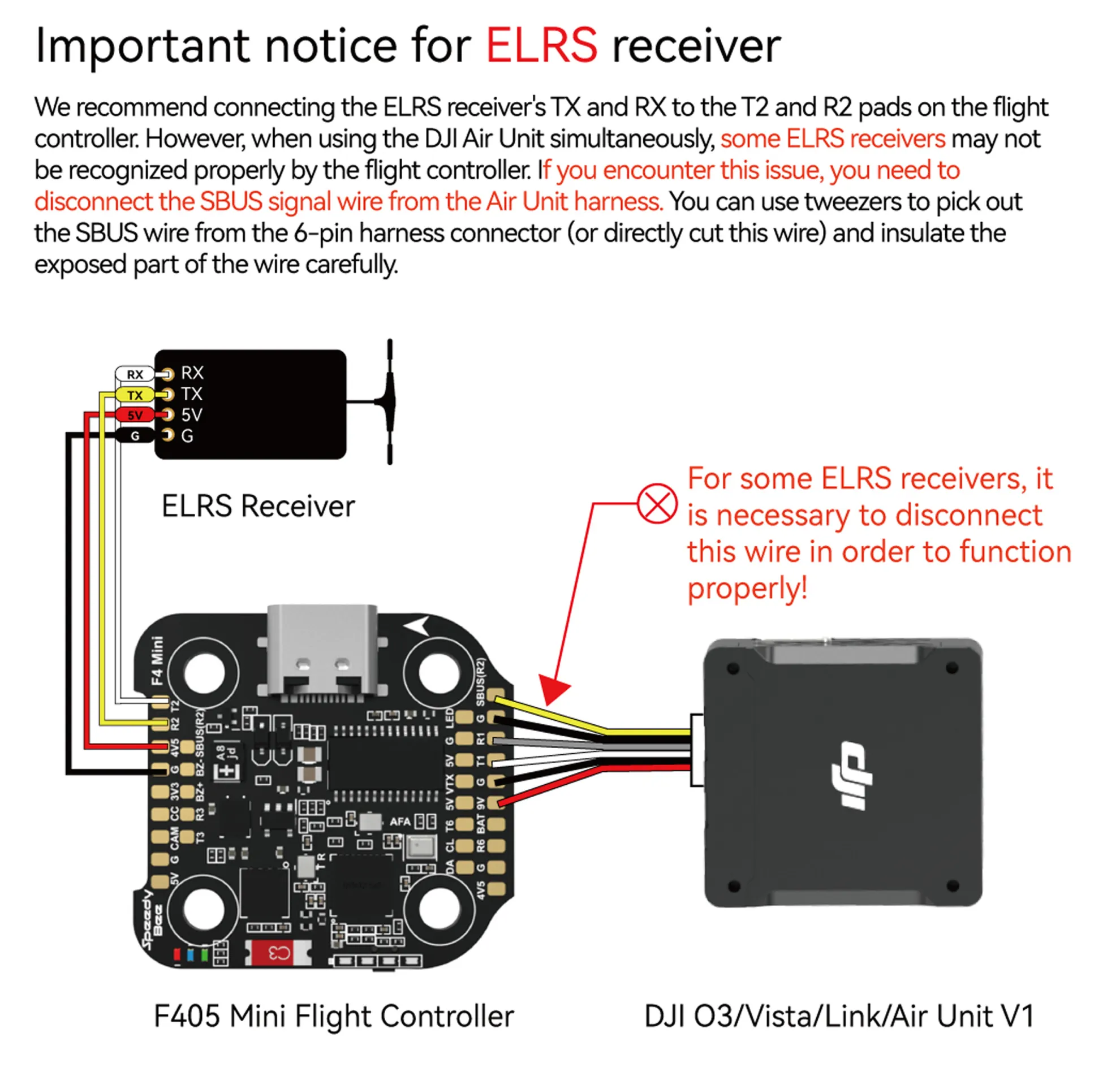

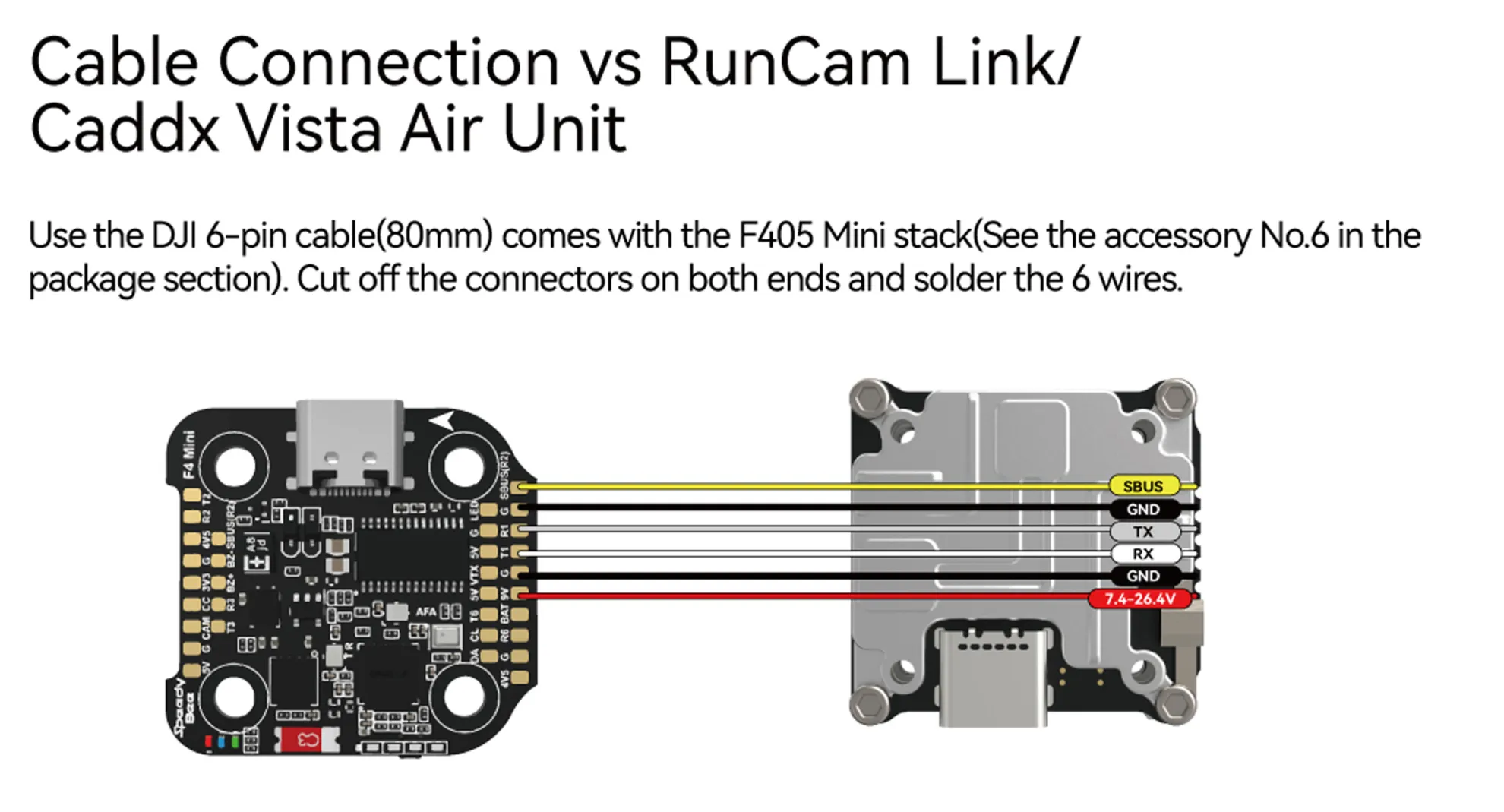

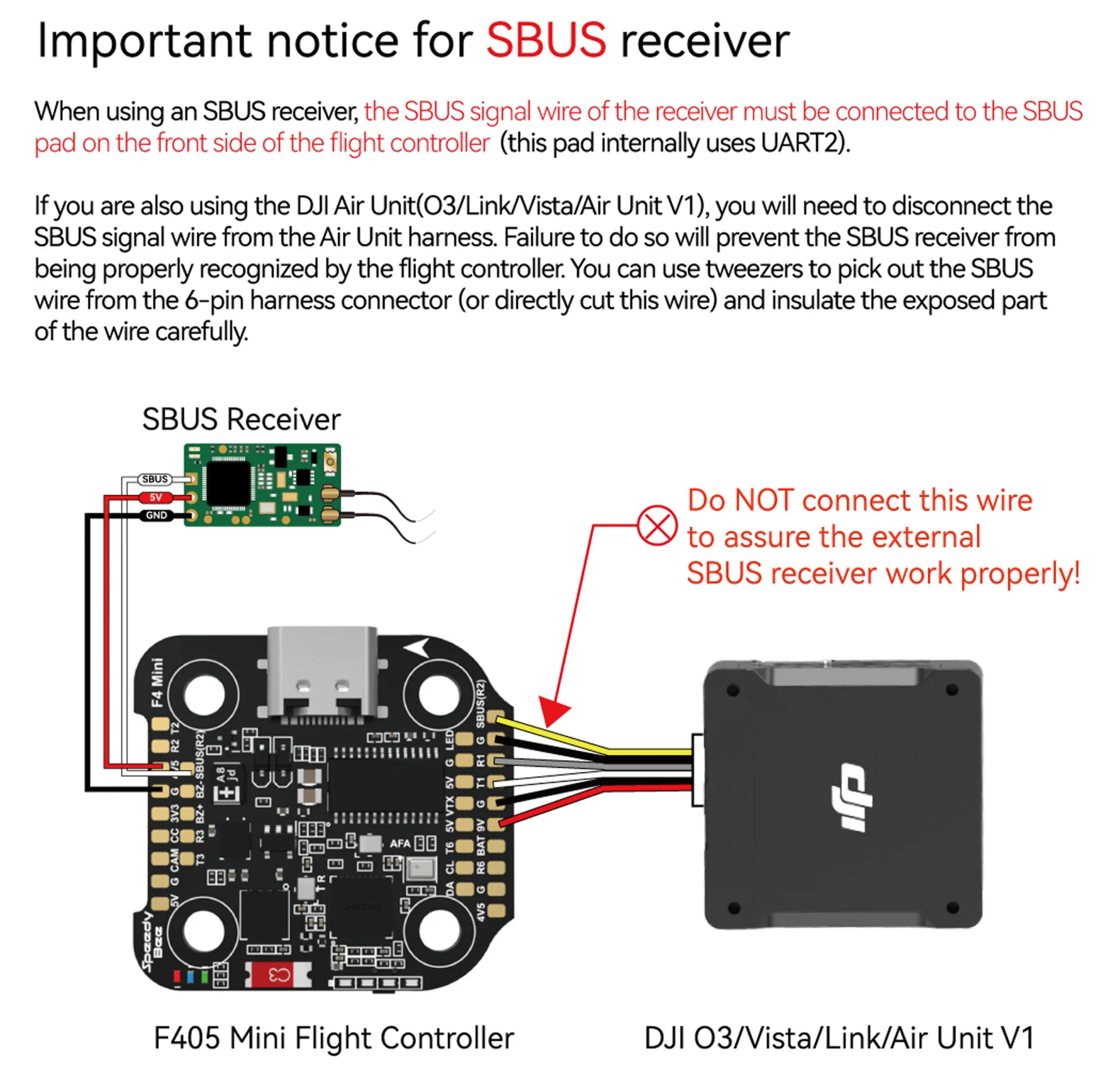

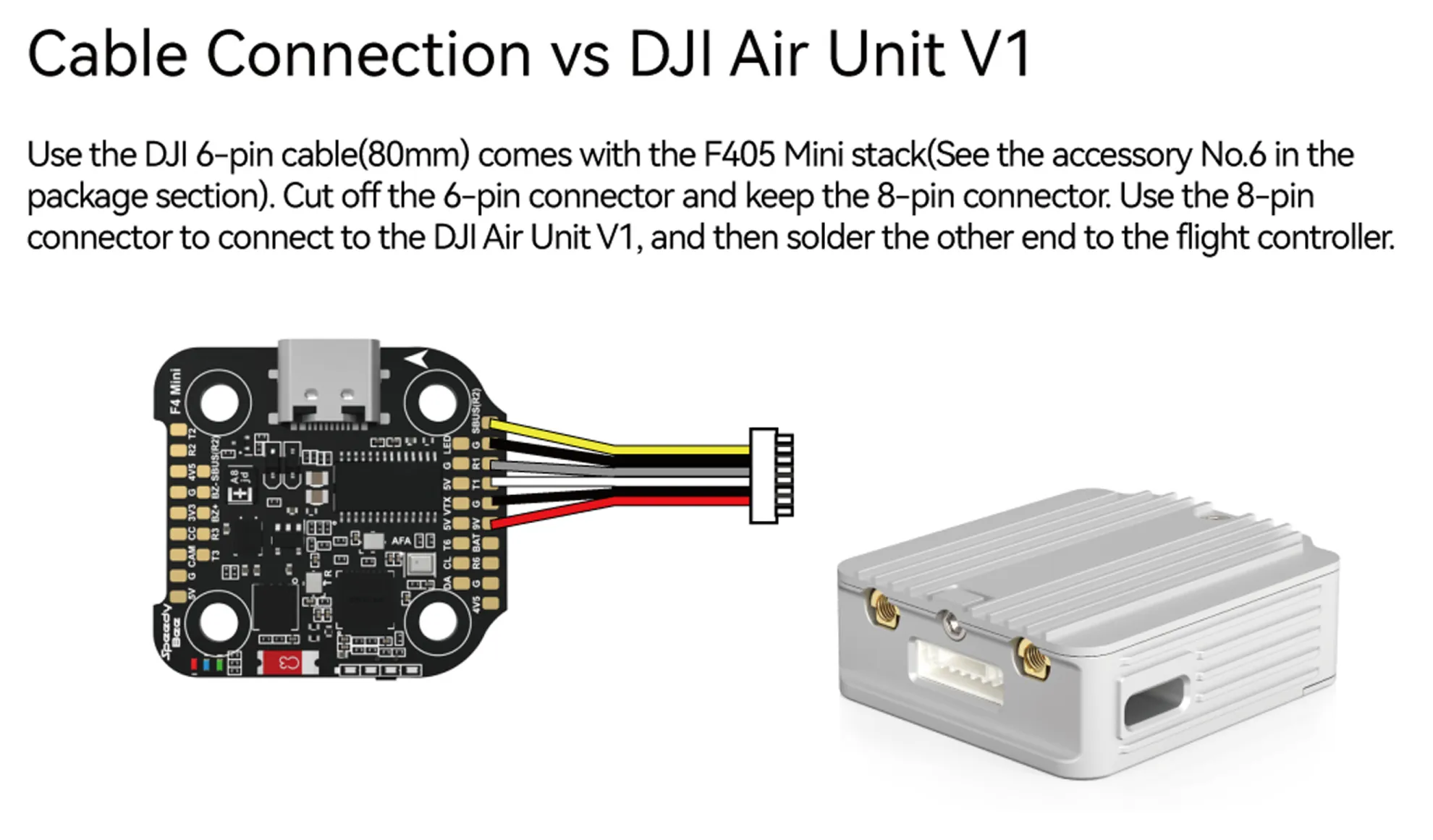

● Kompatibilität der DJI Air‑Einheit: Kompatibel mit allen DJI Air‑Einheiten (DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1). Verwenden Sie die spezifischen Lötstellen für eine Pin‑zu‑Pin‑Verbindung. Hinweis: UART1 wird für das OSD verwendet, und SUBS(R2) dient als Eingang für das SBUS‑Empfängersignal.

● BLE Bluetooth: Unterstützt. Wird verwendet, um eine Verbindung zur SpeedyBee-App herzustellen und die Parameter des Flugreglers sowie der ESCs zu konfigurieren. Hinweis: Für die Bluetooth-Funktionalität muss der MSP-Switch an UART 4 aktiviert und auf eine Baudrate von 115200 eingestellt sein.

● Drahtloses Flashen der FC-Firmware: NICHT unterstützt. Verbinden Sie sich zum Firmware-Update mit dem Betaflight-Konfigurator auf dem PC.

● Download und Analyse der Wireless-Blackbox: NICHT unterstützt. Verbinden Sie sich zum Auswerten der Blackbox mit dem Betaflight-Konfigurator auf dem PC.

● Stromsensor-Eingang: Unterstützt. Stellen Sie beim SpeedyBee BLS 35A V2 ESC den Skalierungsfaktor auf 250 und den Offset auf -500.

● Stromversorgungseingang: 3–6S LiPo. Versorgung über das 8-polige Kabel mit den Leitungen G und V oder über die G‑ und V‑Pads von der Unterseite.

● BOOT-Taste: Unterstützt. Zwingt das FC-Gerät, in den DFU-Modus zu wechseln, um die Firmware zu flashen.

● 3,3-V-Ausgang: Unterstützt. Ausgelegt für 3,3-V-Eingangsempfänger. Bis zu 500 mA Strombelastung

● 4,5-V-Ausgang: Unterstützt. Ausgelegt für Funkempfänger und GPS-Modul. Bis zu 1 A Strombelastung

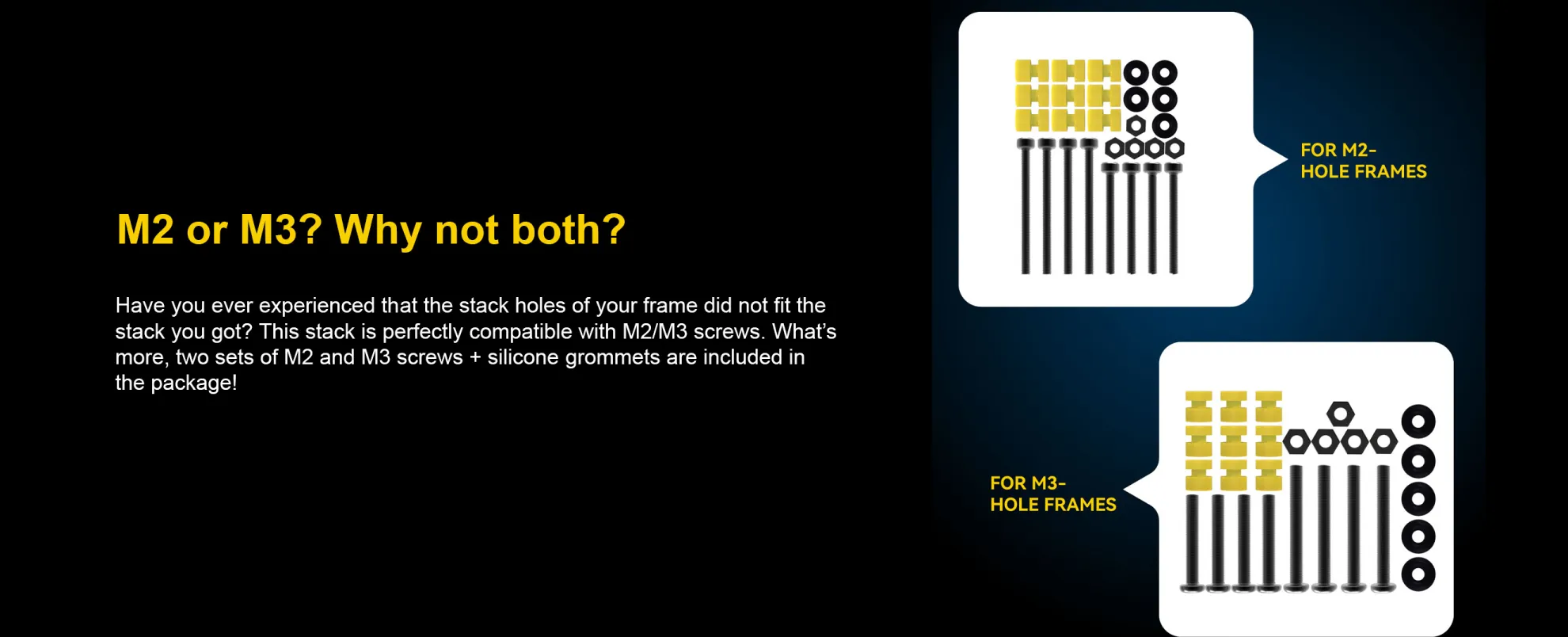

● Montage: 20 x 20 mm, Bohrungsdurchmesser 3,5 mm. Kompatibel mit M2- und M3-Schrauben/Silikon-Dichtungsösen

● I2C: Unterstützt. DA- und CL-Pads auf der Vorderseite für Magnetometer, Sonar usw.

● Herkömmliches Betaflight-LED-Pad: Unterstützt. Wird für WS2812-LEDs verwendet.

● Unterstützte Firmware für Flugcontroller: BetaFlight (Standard), INAV

● BetaFlight-Kamerasteuerpult: Ja. CC-Pad auf der Vorderseite

● ESC-Signal: Drähte M1 bis M4 oder Lötflächen auf der Unterseite

● UART: 6 Schnittstellen. UART1–6 mit festgelegten Zwecken

● Firmware-Zielname: SPEEDYBEEF405MINI

● Buzzer: Die Pads BZ+ und BZ− dienen dem 5-V-Buzzer

● 5-V-Ausgang: 4 Gruppen. Die Gesamtstrombelastung beträgt 2 A.

● 9-V-Ausgang: 1 Gruppe. Die gesamte Strombelastung beträgt 3 A.

● Anschlussart der DJI-Air-Einheit: Direktes Löten

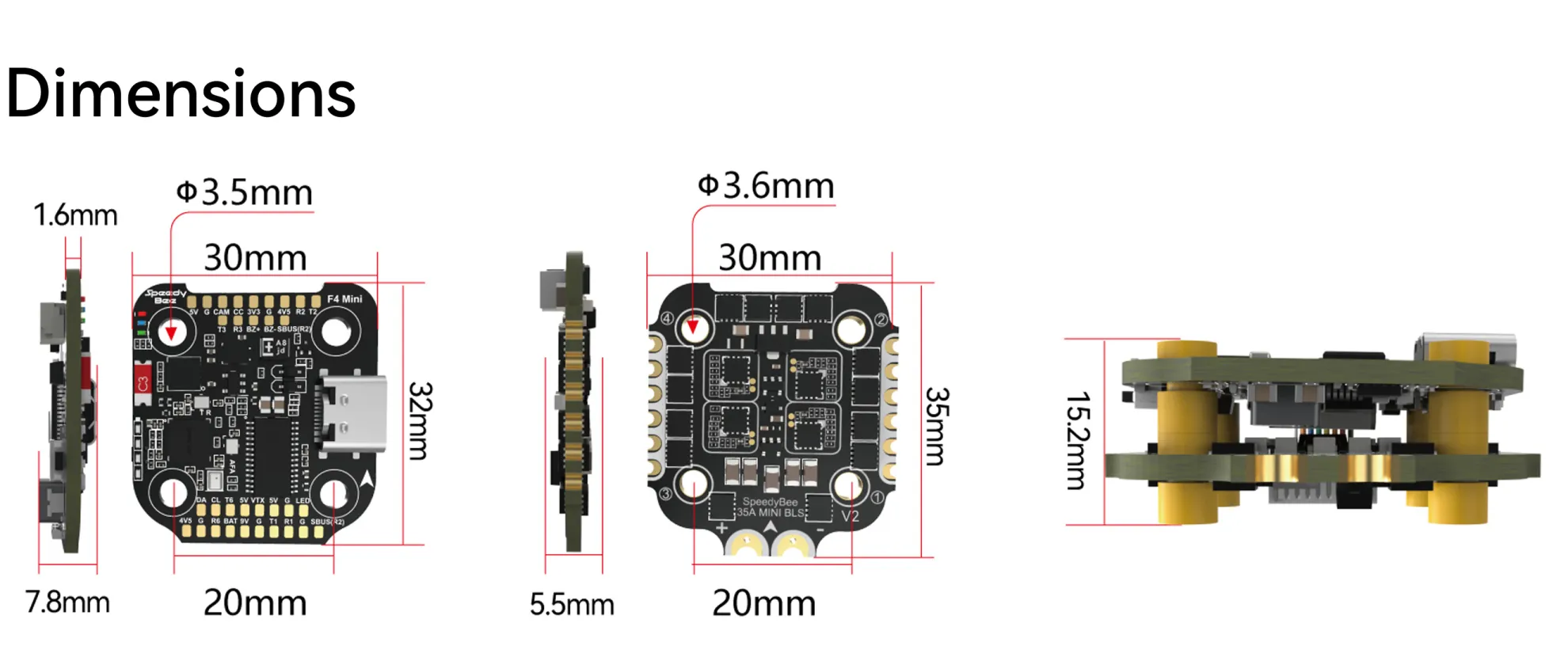

● Abmessungen: 30 (L) × 32 (B) × 7,8 (H) mm

● Smart Port / F.Port: Nicht unterstützt

● ESC-Telemetrie: UART R5 (UART5)

● Blackbox: 8 MB integrierter Flash-Speicher

● RSSI-Eingang: Nicht unterstützt

● OSD-Chip: AT7456E-Chip

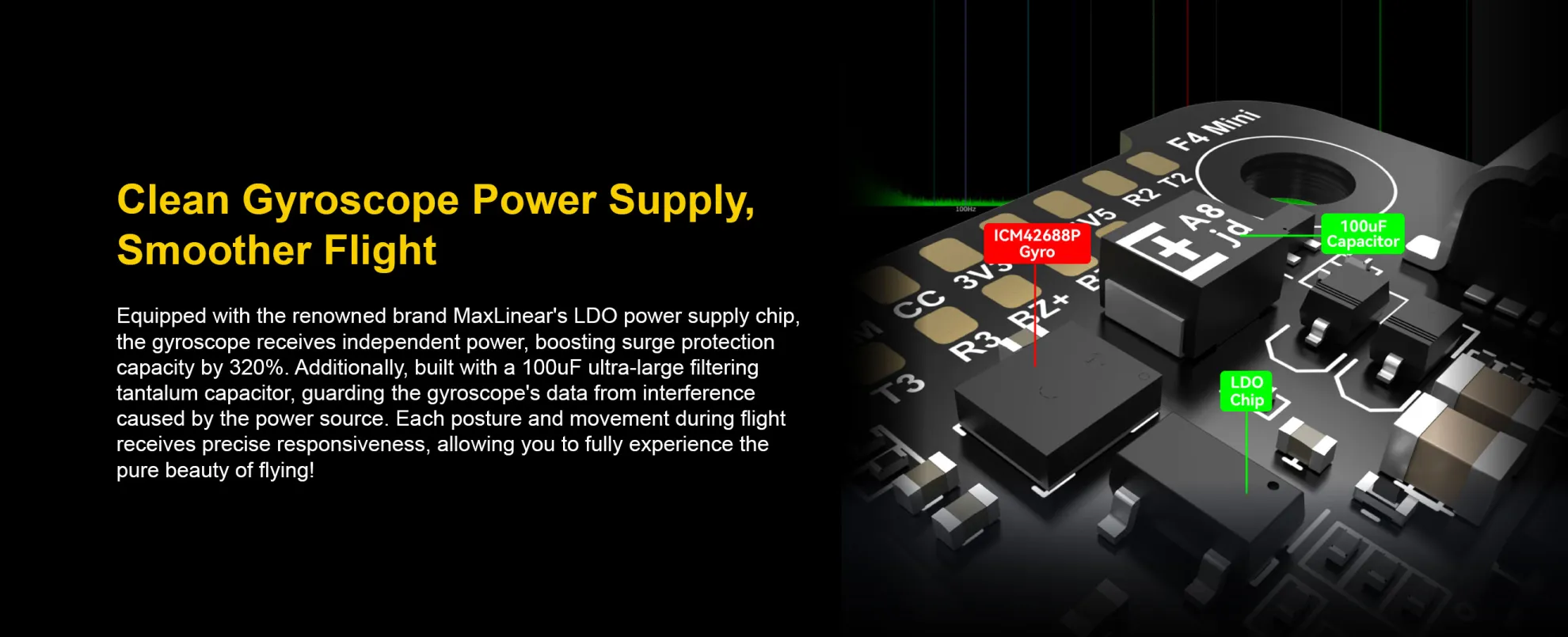

● IMU (Gyroskop): ICM42688P

● USB-Anschluss-Typ: Typ-C.

● WLAN: Nicht unterstützt

● Barometer: Eingebaut

● MCU: STM32F405

● Gewicht: 9,6 g

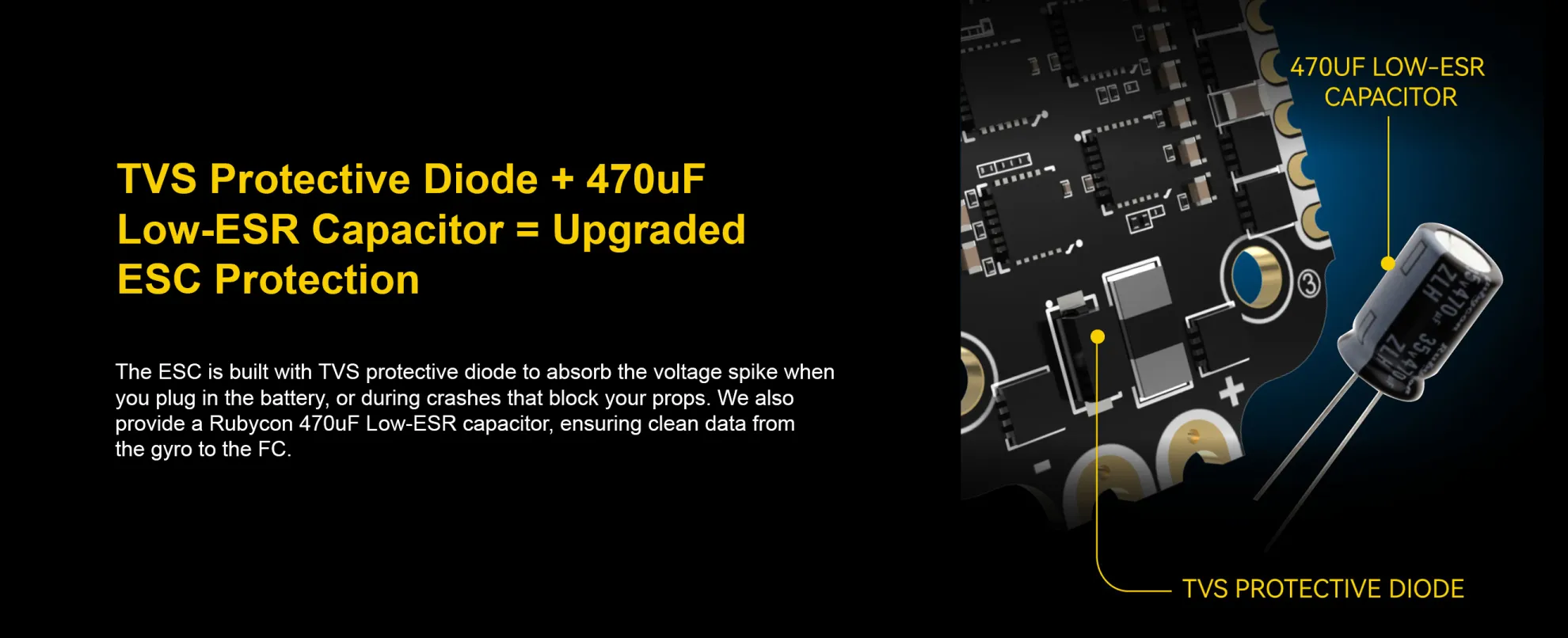

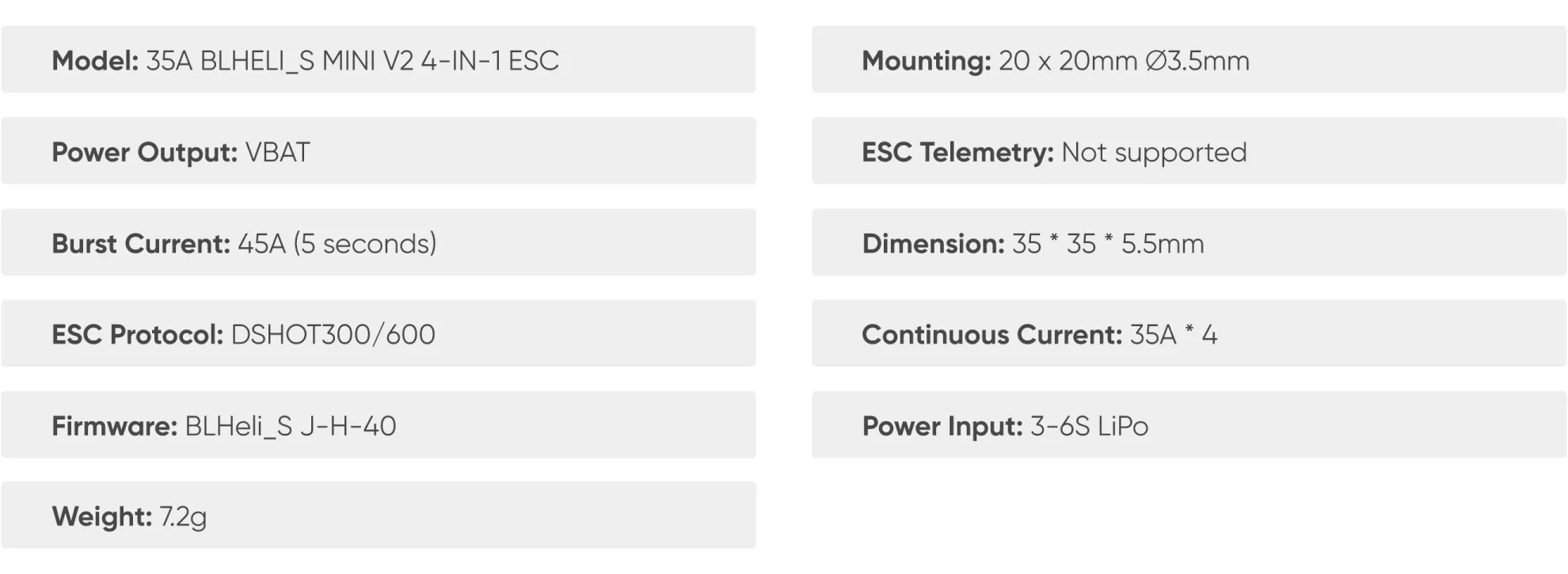

● Modell: 35A BLHELI_S MINI V2 4-in-1 ESC

● Montage: 20 x 20 mm, Bohrungsdurchmesser 3,5 mm; kompatibel mit M2- und M3-Schrauben/Silikon-Dichtungsösen

● Leistungsausgang: VBAT (Batteriespannung, die zur Versorgung des Flugcontrollers verwendet wird)

● Stromsensor: Unterstützt (Skalierung=250 Offset=-500)

● ESC-Telemetrie: Nicht unterstützt

● Impulsstrom: 45 A (5 Sekunden)

● Abmessung: 35 * 35 * 5,5 mm

● ESC-Protokoll: DSHOT300/600

● Dauerstrom: 35 A × 4

● Firmware: BLHeli_S J-H-40

● Stromversorgungseingang: 3–6S LiPo

● Gewicht: 7,2 g
