Spezifikationen

Markenname: JHEMCU
Modell: GHF405-40A All-in-One
MCU: STM32F405/216 MHz
IMU: ICM-42688P/Gyroskop/Beschleunigungsmesser
OSD: AT7456E
Baro: JA
Blackbox: 8 MB
Eingangsspannung: 2S–6S (11,5 V–26 V)）
5-V-BEC: 5 V / 2,5 A ± 0,1 V
Empfänger: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
HD-Anschluss: JA
USART: UART1, UART2, UART3, UART4, UART6
IIC: IIC1
LED-Streifen: JA
Buzzer: 5 V
ESC-Signal: Dshot150, Dshot300, Dshot600
USB: Micro-USB
Aktueller Hafen: JA
Spannungssensor: JA
DFU-Taste: JA
FC-Firmware: betaflight_4.4.3 JHEF722DUAL.HEX
Größe: 33 x 33 mm
Montageloch: 25,5 × 25,5 × 3 mm
Gewicht: 7,1 g
ESC-Strom: 40 A
ESC-MCU: EFM8BB21
ESC-Typ: Blheli_S
ESC-Firmware: Bluejay G-H-30.HEX (48K) )

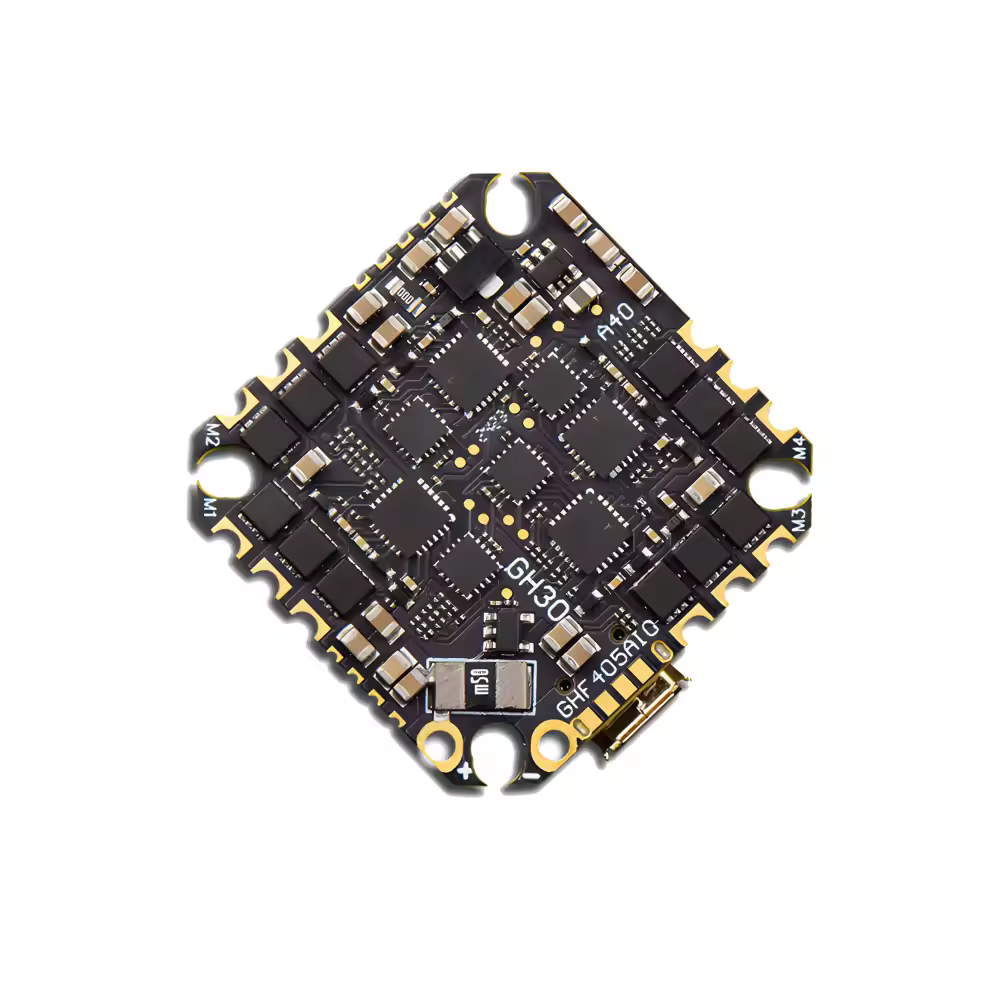

Kaufberatung: JHEMCU GHF405 F4 HD 40A AIO

Leichter Power für kompakte FPV-Bauten

Der Bau einer leistungsfähigen 2–3,5-Zoll-FPV-Drohne ist stets eine Abwägung: ausreichende Leistung der ESC für ein reaktionsschnelles Antriebssystem, jedoch ohne überflüssiges Elektronikgewicht.

Der JHEMCU GHF405 F4 HD 40A AIO wurde für dieses ausgewogene Verhältnis konzipiert. Er vereint einen F405-Flugcontroller, ein 4-in-1-ESCs mit 40 A, einen ICM‑42688P‑Gyroskop, Unterstützung für 2–6S‑Eingangsspannungen, 8 MB Blackbox‑Speicher, HD‑Kompatibilität sowie ein kompaktes Befestigungsmuster von 25,5 × 25,5 mm auf einer Platine mit einem Gewicht von etwa 7,1 g.

Für Piloten, die einen leichten Freestyle‑Quad, ein Toothpick‑Modell oder eine kompakte HD‑Konstruktion bauen, bietet er eine spürbare Stromkapazität, ohne den Platzbedarf, den Verkabelungsaufwand und das Gewicht eines separaten FC‑und‑ESC‑Stacks.

Höhepunkte des Feedbacks aus der Praxis

Für dieses AIO sind nur begrenzt standardisierte Laborprüfdaten öffentlich verfügbar; daher wäre es unzutreffend, behauptete Ergebnisse zu kontrollierter Temperatur, Geräuschentwicklung oder Schubtests vorzulegen. Dennoch liefert das Feedback der Community wertvolle Hintergrundinformationen.

●Kompaktes HD-Bau-Potenzial: Community‑Berichte dokumentieren den Einsatz in kompakten 2‑Zoll‑3S‑Konfigurationen mit einer DJI O4 Pro und belegen, dass das Board auch äußerst platzkritische digitale FPV‑Setups unterstützt.

●Nützliche ESC-Reserven: Das integrierte 40-A-ESC bietet mehr Gestaltungsspielraum als leistungsschwächere Mikro-AIOs bei der Auswahl von Motoren, Propellern und Akkuspannung für einen 3-Zoll‑ oder leichten 3,5‑Zoll‑Rahmen.

●Bauqualität und Abstimmung sind nach wie vor entscheidend: Gemeinschaftsdiskussionen zu Implementierungen des ICM‑42688P zeigen, dass das Gyro‑Verhalten von der gesamten Konstruktion abhängt – PCB‑Revision, weiche Montage, Stromversorgungsreinheit, Filterung sowie die Betaflight‑Tune – und nicht allein vom Namen des Gyrosensors.

Kurz gesagt ist die GHF405 vor allem als leistungsfähige, leichtgewichtige Plattform für Piloten zu betrachten, die es sich zutrauen, ihr Antriebssystem optimal abzustimmen und eine standardmäßige Betaflight‑Konfiguration vorzunehmen.

Empfohlenes kompaktes FPV-Bau-Paar

Um das Beste aus dem JHEMCU GHF405 F4 HD 40A AIO herauszuholen, achten Sie darauf, dass das gesamte System dank seines leichten Designs optimal ausgerichtet bleibt.

●Rahmen: 2,5–3,5-Zoll-Rahmen mit einer AIO-Montagehalterung im Format 25,5 × 25,5 mm.

●Motor und Propeller: Wählen Sie den Motor‑KV-Wert und die Propellersteigung passend zur vorgesehenen Akkuspannung. Für ein 4S‑Freestyle‑Setup mit 3‑Zoll‑Propellern ist die Kombination unkompliziert; bei 6S sollten entsprechend niedriger gekennzeichnete Motoren sowie ein sorgfältig abgestimmter Propeller zum Einsatz kommen.

●Akku: 2S–3S für Mikro‑ bzw. Ultraleicht‑Konstruktionen, 4S für kompaktes Freestyle‑Fliegen, oder 6S nur, wenn das gesamte Antriebssystem darauf ausgelegt ist.

●Videosystem: Ein kompaktes HD-System oder ein analoges VTX, ausgewählt in Abhängigkeit von der verfügbaren Bauraumgröße und dem endgültigen Abfluggewicht.

●Empfänger: ELRS oder ein anderer kompatibler serieller Empfängersatz.

●Einrichtung: Verwenden Sie eine saubere Stromversorgungsverkabelung, sichern Sie das Flugsteuerungsboard ordnungsgemäß und führen Sie vor dem ersten Flug mit voller Leistung eine grundlegende Betaflight-Überprüfung durch.

Warum die JHEMCU GHF405 wählen?

Leichtgewichtig, ohne auf eine 40-A-Leistung zu verzichten

Mit einem Gewicht von etwa 7,1 g trägt das GHF405 dazu bei, das Gesamtgewicht des Systems in Grenzen zu halten – ein besonderer Vorteil bei 2,5‑Zoll‑, 3‑Zoll‑ und leichten 3,5‑Zoll‑Quadcoptern. Gleichzeitig bietet sein 4‑in‑1‑ESCs mit 40 A mehr Leistungsreserven als viele Steuerungen, die ausschließlich für leistungsschwache Micro‑Bausätze konzipiert sind.

Flexibler 2–6S-Eingang

Der 2–6S‑Leistungsbereich ermöglicht es, mit einem einzigen All‑in‑One‑Regler unterschiedliche kompakte Konfigurationen zu betreiben. Dies ist besonders praktisch für Piloten, die sowohl leichtgewichtige 3S/4S‑Systeme als auch sorgfältig abgestimmte 6S‑Konfigurationen fliegen.

Kompaktes HD-fähiges Layout

Die Kombination von Fluglagenregler und ESC auf einer einzigen Platine verringert den Verkabelungsaufwand und schafft zusätzlichen Platz im Inneren eines kleinen Rahmens. Die HD‑Unterstützung macht den GHF405 besonders interessant für Piloten, die eine saubere digitale Konfiguration anstreben, ohne einen vollständigen Stack hinzuzufügen.

Sinnvolles Funktionsportfolio für kleine FPV-Drohnen

Der F405‑Prozessor, der ICM‑42688P‑Gyroskop, eine 8‑MB‑Blackbox sowie ein Montagemuster von 25,5 × 25,5 mm decken die wesentlichen Anforderungen eines modernen, leichten FPV‑Rahmens ab, ohne überflüssige Platineinbaugröße oder -masse mitzuführen.

Kompakte Kaufberatung

Wählen Sie das JHEMCU GHF405 F4 HD 40A AIO, wenn Sie bauen:

●Ein 2,5–3 Zoll großer Freestyle-Quad

●Ein 3-Zoll-Zahnstocher

●Eine kompakte HD-FPV-Drohne

●Ein leichter Aufbau von 3 bis 3,5 Zoll

●Eine Konstruktion, bei der geringes Gewicht, saubere Verkabelung und kompakte Montage entscheidend sind

Vor dem Kauf passen Sie die ESC‑Nennwerte nicht nur an die Akkuspannung, sondern an das gesamte Antriebssystem an. Motor‑KV‑Wert, Propeller, Nutzlast und der erwartete Stromverbrauch sind allesamt entscheidend.

Wie bei jedem All‑in‑One‑System gilt: FC und ESC teilen sich eine gemeinsame Leiterplatte. Das spart Gewicht und Bauraum, doch bei schweren Crashschäden muss unter Umständen die gesamte Platine ausgetauscht werden, statt nur eines einzelnen Bauteils.

Kurze Alternative: T-HOBBY F7 45A AIO

Der T-HOBBY F7 45A AIO ist eine sinnvolle Alternative für Piloten, die auf zusätzliche Rechenleistung und ausreichenden ESC‑Spielraum größeren Wert legen als auf minimales Gewicht. Mit ihrem F722‑Prozessor, der 45‑A‑ESC‑Option, 16 MB Blackbox‑Speicher und einem Gewicht von etwa 10 g eignet sie sich besonders für schwerere oder anspruchsvollere kompakte Bausätze, darunter auch einige 3,5–4‑Zoll‑Cinewhoops.

Für die Mehrheit der gewichtsbewussten Gehäuse mit 2,5 bis 3,5 Zoll bleibt das JHEMCU GHF405 jedoch die konzentriertere Wahl: kompakt, HD‑tauglich und mit einer Strombelastbarkeit von 40 A in einem leichteren Gehäuse.

JHEMCU GHF405 vs. T-HOBBY F7 45A AIO

Empfehlung：
