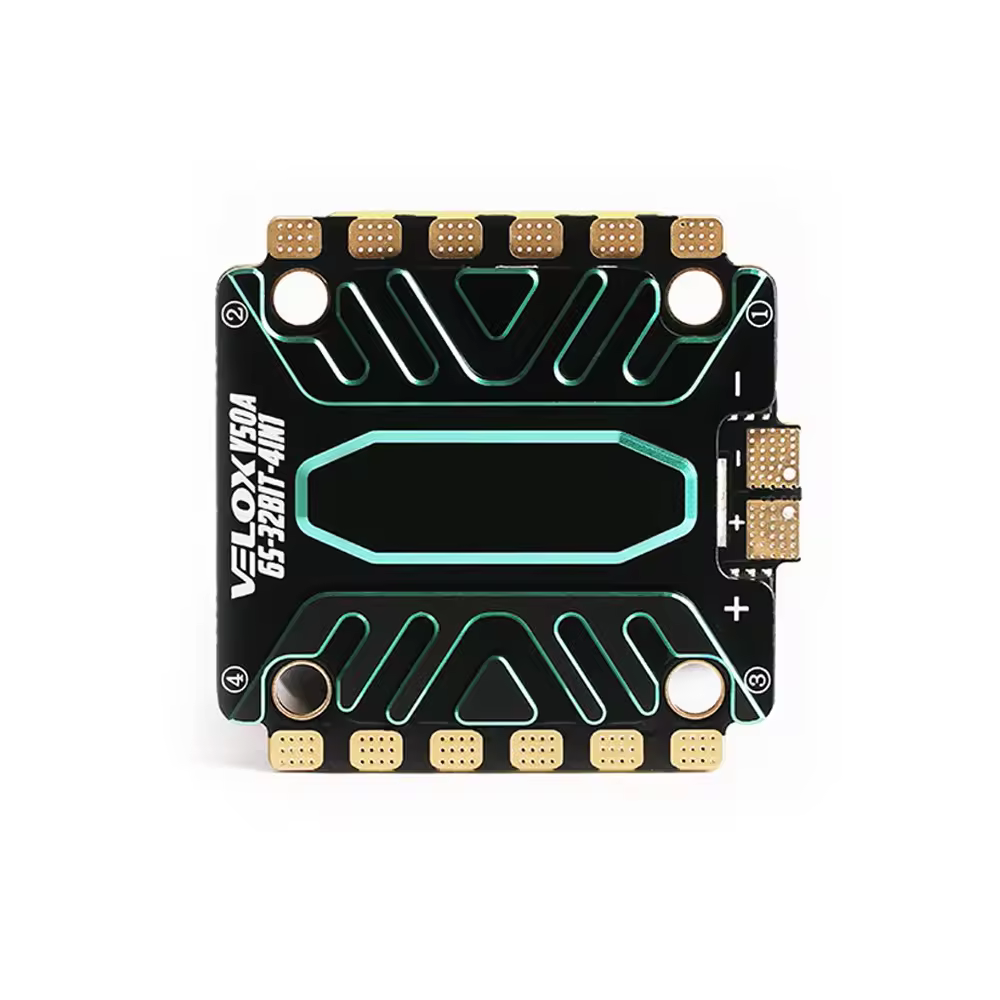

T-HOBBY Velox V50A 4-in-1 ESC für FPV-Drohnen

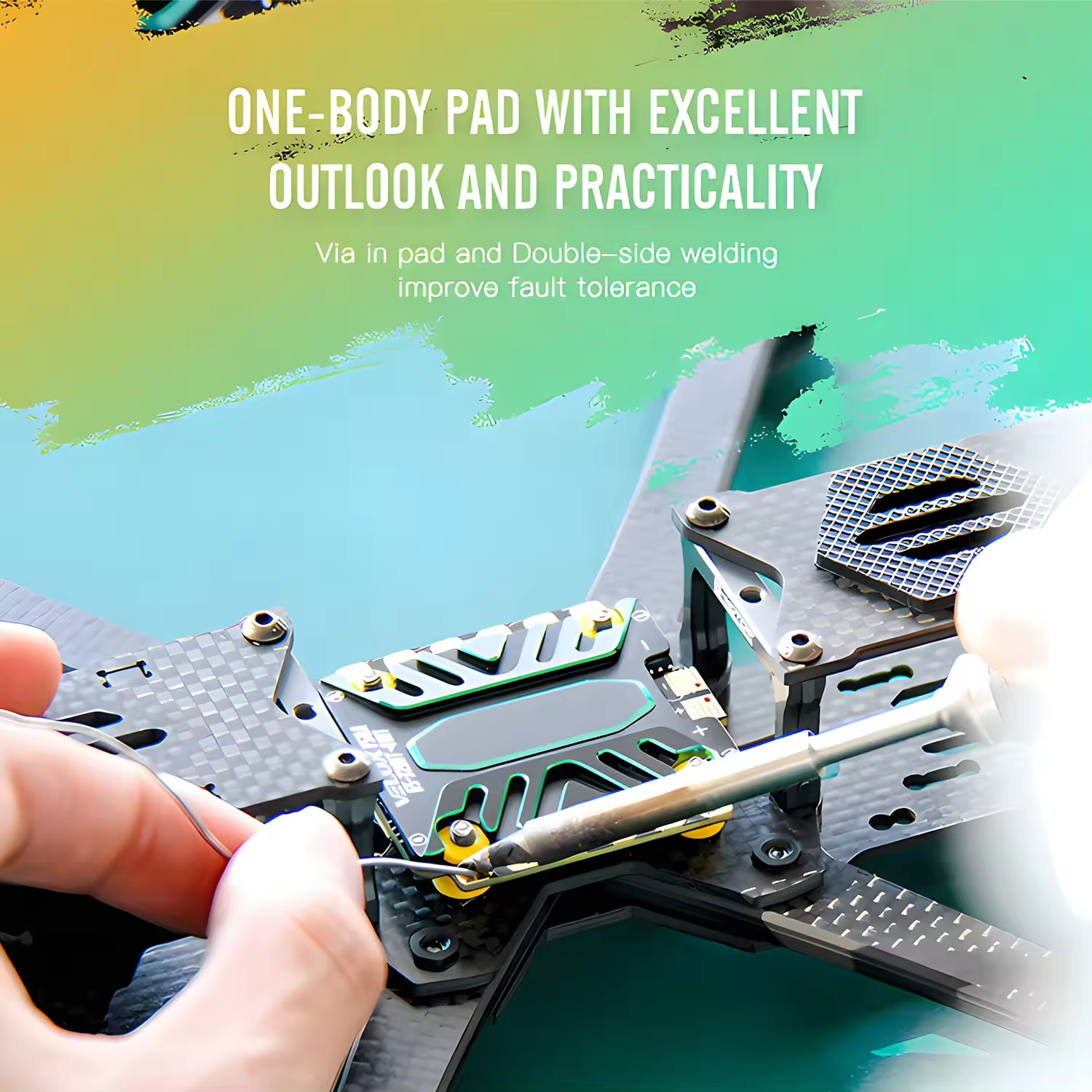

Schweißtipp:

● Fügen Sie während des Lötprozesses nicht zu schnell zu viel Lötzinn hinzu, da sonst Lötzinnkugeln auslaufen können.

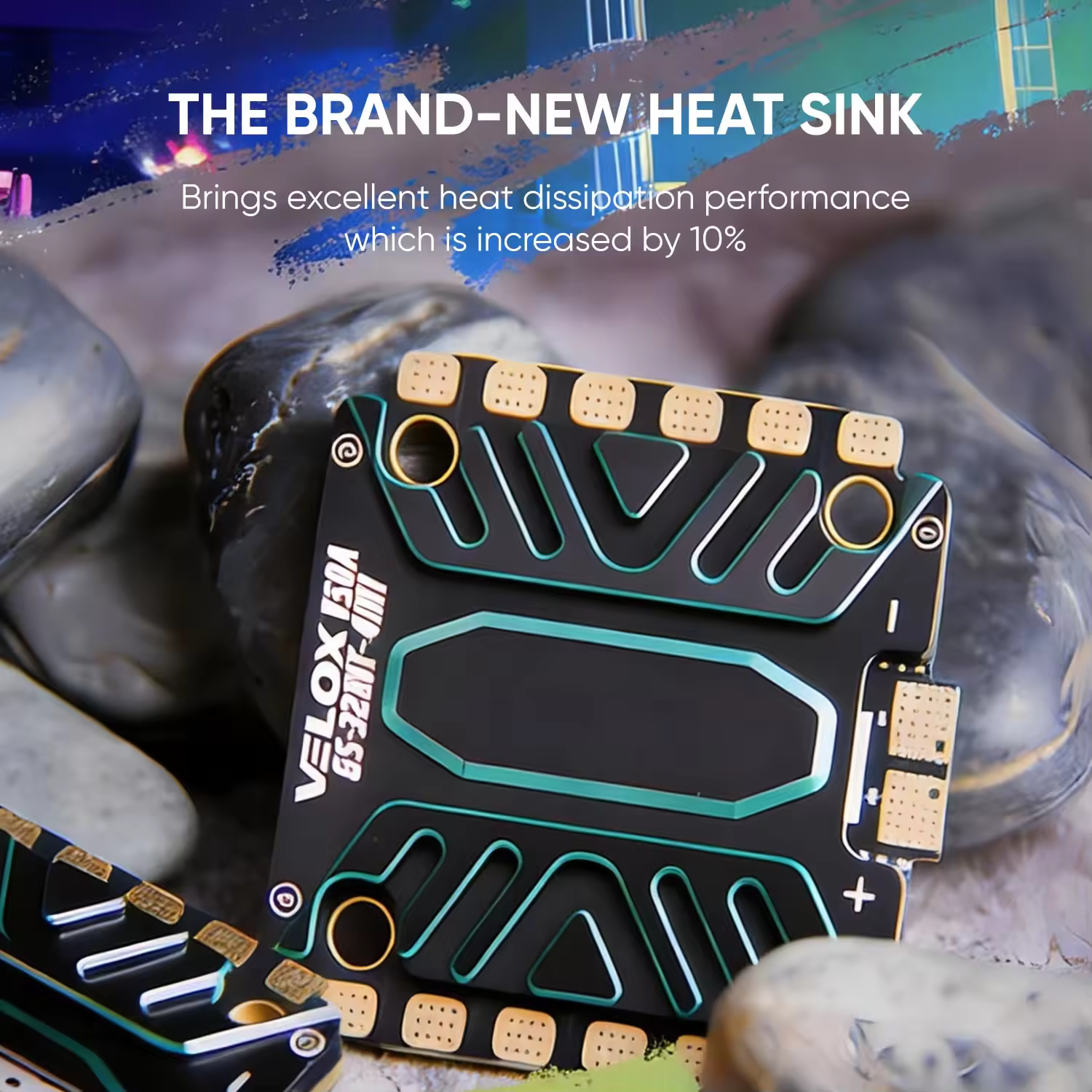

● Bringen Sie vor dem Schweißen eine Lage Isolierband oberhalb der Kühlrippe an, um zu verhindern, dass Lötzinn oder andere Verunreinigungen auf die Rippe gelangen.

● Bitte prüfen Sie sorgfältig, ob sich Lötzinnkugeln oder fehlerhaft verlötete Verbindungen befinden, bevor Sie das Gerät einschalten, um einen Geräteschaden durch einen Kurzschluss zu vermeiden.

●Verwenden Sie zum Reinigen der Leiterplatte bitte Alkohol mit einer Reinheitsstufe von mindestens 95 % oder Wasser, und drücken oder quetschen Sie Bauteile und Leitungen nicht zu stark.

Hinweis:

● Jedes Mal, wenn das ESC mit dem System verbunden wird, wird das eingehende Gaspedalsignal beim Einschalten automatisch erfasst und der entsprechende Gasregelmodus ausgeführt.

● Wenn der BLDC-Motor zum ersten Mal an das System angeschlossen wird oder die RC-Ausrüstung ausgetauscht wird, ist eine Gaspedal-Kalibrierung erforderlich. Bitte überspringen Sie die Kalibrierung des Gaspedalbereichs, wenn das Eingangssignal im Dshot-Modus vorliegt.

● Bitte keine andere Firmware flashen, um Schäden am ESC zu vermeiden.

● Bitte überprüfen Sie vor dem Einschalten wiederholt, ob die Polarität und die Anschlussreihenfolge korrekt sind. Eine falsche Verbindung könnte das Gerät beschädigen.

● Bitte schalten Sie das Gerät zunächst aus, bevor Sie es an den Strom anschließen oder Anschlüsse vornehmen.

● Bitte innerhalb des zulässigen Betriebsstrombereichs des ESC verwenden.

● Bitte verwenden Sie Schweißgeräte mit voller Leistung und wählen Sie den entsprechend dimensionierten Schweißkopf. Vermeiden Sie Geräte, die außer Betrieb sind oder durch Kurzschlüsse oder fehlerhaftes Schweißen beschädigt wurden.

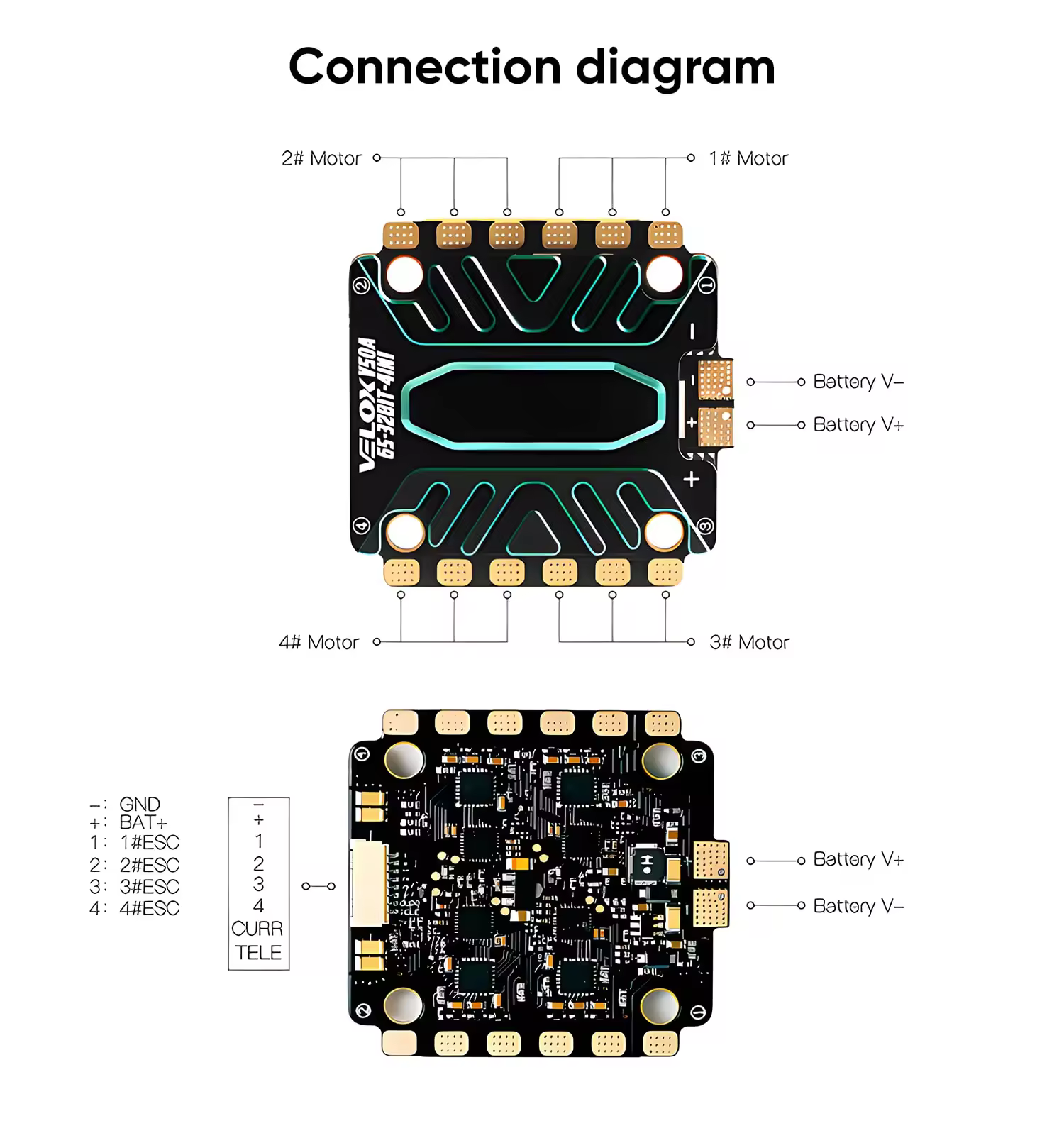

● VBAT ist die Batteriespannung. Bei Anschluss an andere Geräte stellen Sie bitte sicher, dass die Eingangsspannung innerhalb des zulässigen Bereichs liegt.

● CRT. (Strom) ist die Ausgangsschnittstelle zur Strommessung und kann an T‑HOBBY F4, F7 oder andere Flugsteuerungen angeschlossen werden, die die Strommessung unterstützen.

● Bei Fragen wenden Sie sich bitte an den MEPSKING‑Kundendienst.

Abhilfemaßnahmen nach Wasser:

● Schalten Sie das Gerät zunächst aus, sobald der ESC, die Flugsteuerung oder andere Leiterplatten (einschließlich der Motoren) Wasserschäden aufweisen, und schalten Sie es nicht erneut ein.

● Entfernen Sie sämtlichen Unrat und trocknen Sie anschließend mit einem Haartrockner.

● Bitte schalten Sie das Gerät erst wieder ein, wenn Sie sicher sind, dass sich kein Wasser mehr im Inneren befindet. Bitte wenden Sie sich umgehend an unser Kundendienstzentrum.

●Wenn Sie Lötstellen oder verbrannte Leiterbahnen an den Bauteilen erkennen können, ist die Leistungsstufe vermutlich durchgebrannt. Schalten Sie das Gerät in diesem Fall keinesfalls erneut ein, da dies zu weiteren Schäden führen kann.

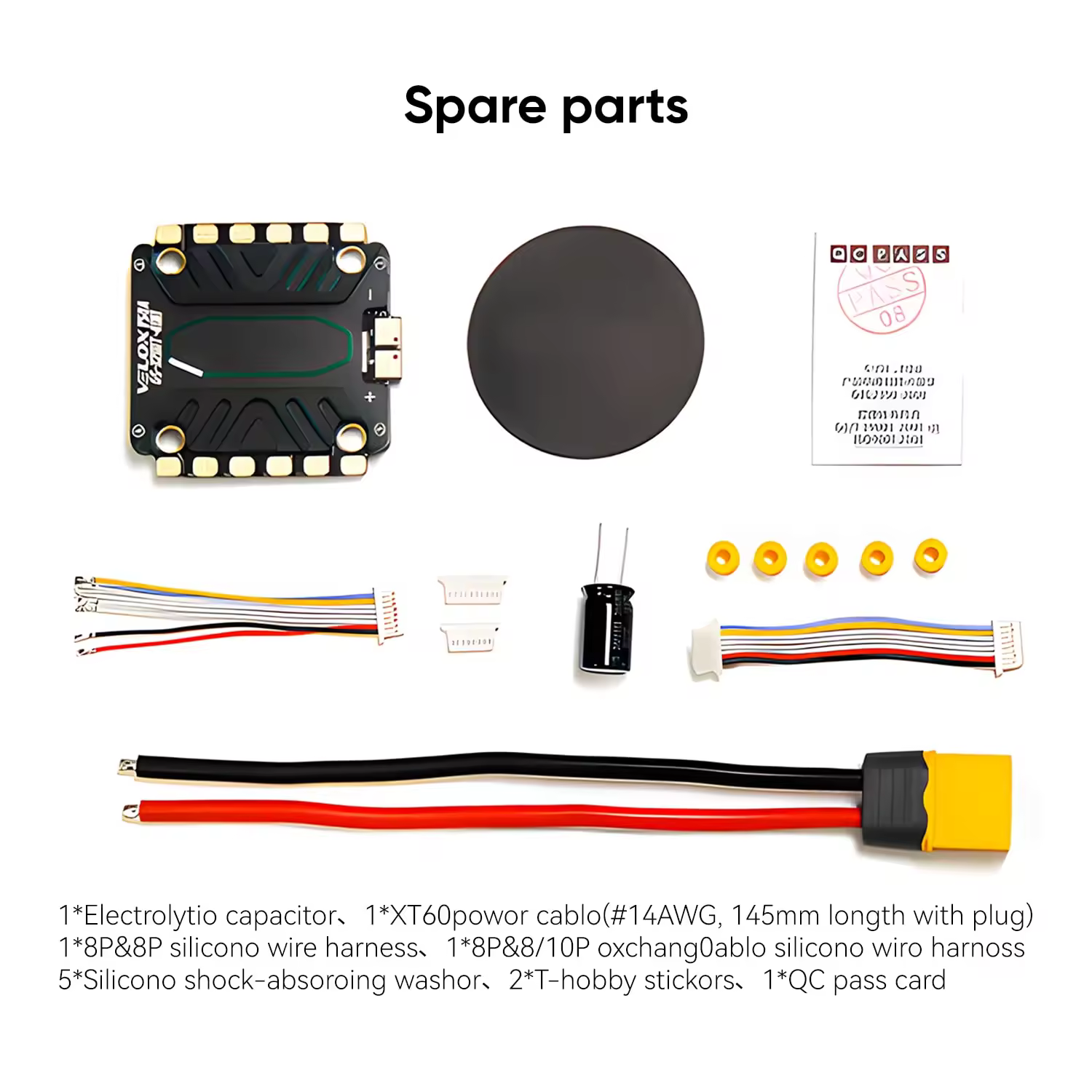

Paket enthalten:

● 1x T-HOBBY V50A SE 50 A 6S 4-in-1 ESC

● 1x 8P/10P austauschbarer Kabelbaum

● 1x 8-poliger/8-poliger Silikon-Kabelbaum

● 1x XT60-Kabel 14 AWG, 145 mm

● 4x Stoßdämpfende Unterlegscheibe

● 1x Kondensator
