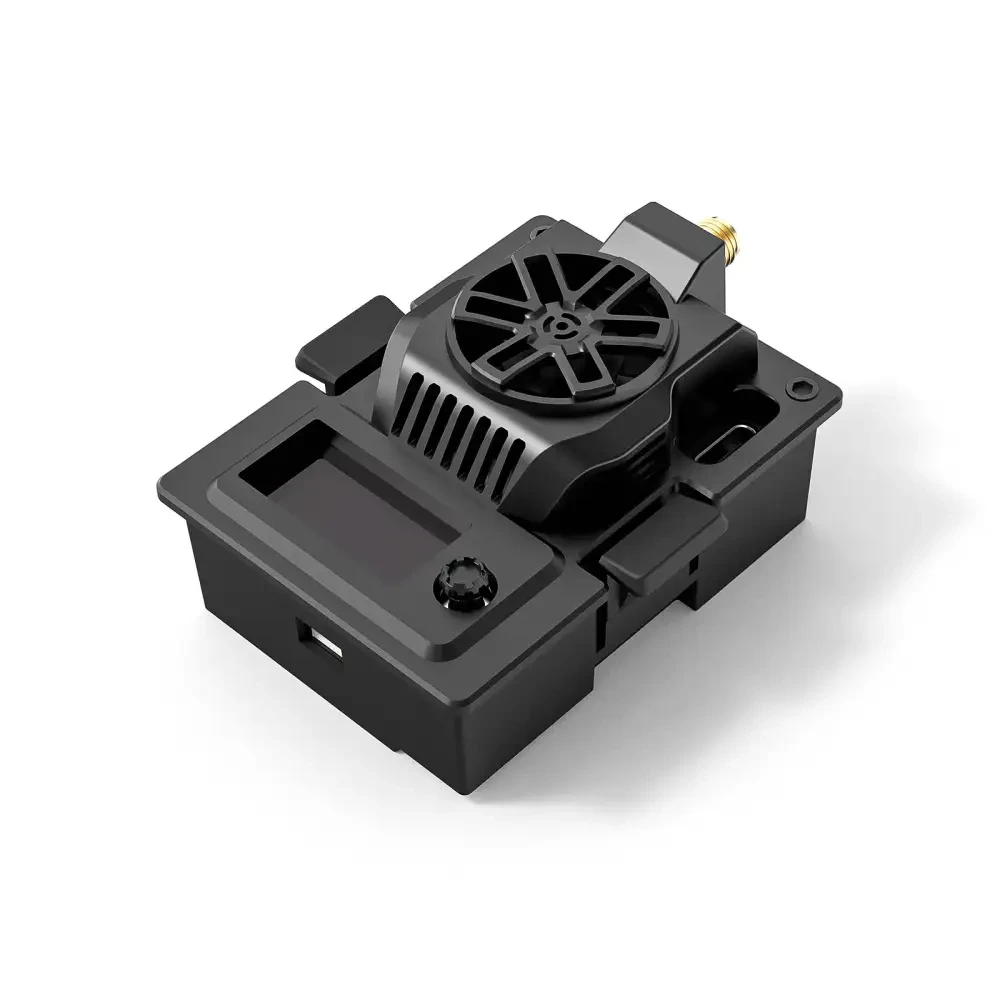

BetaFPV Micro TX V2 200Hz-Modul

Aufzählungspunkt

● Mit einer maximalen Sendeleistung von 2000 mW genießen Sie stärkere Signale und größere Übertragungsreichweiten.

● Ausgestattet mit integriertem TCXO, CNC-gefrästem Kühlkörper aus Aluminiumlegierung, vergrößerten Luftauslässen und einem Hochgeschwindigkeits-Axiallüfter (2507) sorgt das verbesserte Kühlsystem für eine stabile Verbindungsleistung.

● Verabschieden Sie sich von mehreren PID-Schritten zum Flashen der Firmware – dank der 5D-Taste und des OLED-Displays wird das Flashen zum Kinderspiel.

● Die „Backpack“-Funktion ermöglicht drahtlose Kommunikation zwischen ExpressLRS und anderen FPV-bezogenen Geräten zur Steuerung oder Konfiguration.

2 W Sendeleistung

Das Micro TX V2 Modul bietet eine leistungsstarke Sendeleistung von 2000 mW. Ausgestattet mit einem integrierten TCXO (temperaturkompensierter Quarzoszillator) hält es extremen Temperaturen stand – ganz gleich ob Hitze oder Kälte – und liefert kontinuierlich präzise Frequenzen, um Signalstörungen zu eliminieren und einen zuverlässigen Langstreckenflug zu ermöglichen. Erleben Sie stärkere Signale, größere Übertragungsreichweiten und einen erweiterten Bereich für Ihre Fernsteuerung. Mit diesen Optionen können Pilot*innen drahtlose Kommunikation freier und weitreichender gestalten.

Hinweis: Für optimale Sicherheit und Leistung beim Betrieb mit 2 W Hochleistung verwenden Sie bitte den XT30-Anschluss mit einer externen Stromversorgung, die auf 2–4S ausgelegt ist. Dieses Setup unterstützt Spannungen im Bereich von 5 V bis 25 V.

In Kombination mit den ELRS-Empfängern sorgt es für eine besonders stabile und starke Funkverbindung, sodass Piloten in jeder Umgebung mit extrem stabilen Signalen und niedriger Latenz fliegen können – sei es beim FPV-Racing, Langstreckenflug oder bei cineastischen Aufnahmen. Es bietet Piloten ein aggressives, aber dennoch stabiles Flugerlebnis.

Kühlungssystem der nächsten Generation

Für Präzision und Leistung entwickelt, verfügt das Micro TX V2 Modul über ein robustes Kühlkörperdesign aus CNC-gefrästem Aluminium. Das Kühlsystem umfasst vergrößerte Belüftungsöffnungen sowie ein optimiertes Lüfterlayout innen und außen. Angetrieben von einem Hochgeschwindigkeits-Axiallüfter vom Typ 2507 wird die Wärme selbst bei höchster Ausgangsleistung effizient abgeführt. Dies gewährleistet nicht nur eine stabile Verbindungsleistung, sondern auch eine hervorragende Temperaturkontrolle – ideal für Drohnen, die unter hoher Last stabil fliegen müssen.

Moxon Antenne V2

Die BETAFPV Moxon Antenne V2 ist seit ihrer Einführung bei Piloten sehr beliebt. Sie übernimmt die bewährten Eigenschaften der Moxon-Antenne und ergänzt sie um neue Features. So ist das Koaxialkabel der Moxon V2 direkt an die Antenne gelötet, was den Signalverlust bei der Übertragung verringert und die Leistung verbessert. Zudem ist die Lötstelle durch eine spritzgegossene Schutzhülle geschützt, wodurch die Antenne als eine kompakte Einheit erscheint und besonders einfach zu installieren ist.

OLED and Button

Die intuitive Anzeige auf dem OLED-Display ermöglicht es dir, deine TX-Einstellungen in Echtzeit zu sehen und anzupassen – so bleibst du stets informiert und behältst die volle Kontrolle. Mit der 5D-Taste kannst du die Funktionen ganz nach deinen individuellen Vorlieben und Bedürfnissen personalisieren. Dadurch wird die Steuerung deines Drohnen-Setups deutlich vereinfacht – komplexe Manöver und Befehle lassen sich so mit nur einem Tastendruck ausführen.

Am Micro TX V2 Modul befindet sich eine 5D-Taste. Nachfolgend sind die grundlegenden Bedienfunktionen der Taste und des OLED-Displays aufgeführt: Langer Druck: Entsperrt das Menü und öffnet die Menüseite oder übernimmt die aktuellen Einstellungen auf der Menüseite. Oben/Unten: Wechselt zur vorherigen/nächsten Zeile. Links/Rechts: Ändert den Wert der aktuellen Zeile. Kurzer Druck: Aktiviert den Bindemodus oder den WiFi-Upgrade-Modus.

Hinweis: Wenn das RF TX-Modul in den WIFI-Upgrade-Modus wechselt, ist die Taste deaktiviert. Bitte schalten Sie das RF TX-Modul nach dem Firmware-Update über WIFI aus und wieder ein.

Vereinfachte Abläufe, zahlreiche Funktionen

Verabschieden Sie sich von mehreren Schritten mit PID-Schaltern zum Firmware-Flashen und genießen Sie ein flüssiges Flash-Erlebnis ganz einfach mit nur einem 5D-Knopf. Die Backpack-Funktion: Einige ExpressLRS TX-Module enthalten einen zusätzlichen ESP8285-Chip, der eine drahtlose Kommunikation mit anderen ESP8285-fähigen Geräten über das Protokoll „espnow“ ermöglicht. Wir nennen diesen Chip den „TX-Backpack“. Der TX-Backpack ermöglicht die drahtlose Kommunikation zwischen ExpressLRS und anderen FPV-bezogenen Geräten zur Befehlsübertragung, Steuerung oder zum Abfragen von Konfigurationen.

Was ist ein „TX-Rucksack“?

Kompatibilität mit den meisten Funkfernsteuerungen

Das Micro TX V2 Modul unterstützt den Micro-Modulschacht (auch JR/SLIM Modulschacht genannt), der mit den meisten ELRS-Empfängern sowie allen OpenTX-Controllern und einigen Nicht-OpenTX-Fernsteuerungen wie T161Z, T16SZ, T18SZ, ET16 usw. auf dem Markt kompatibel ist.

ELRS-Serie

Die ExpressLRS-Serie erweitert ihr Sortiment um das Micro TX V2 Modul. Um eine außergewöhnliche Verbindungsqualität zu erreichen, hebt BETAFPV das Flugerlebnis auf ein neues Niveau, indem es ELRS-Verbindungen mit Langstreckenfähigkeit, niedriger Latenz und hoher Aktualisierungsrate in einem Funksteuersystem einführt.

Grundkonfiguration

Das Micro TX V2 Modul ist standardmäßig so eingestellt, dass es Signale im Crossfire-Seriendatenprotokoll (CRSF) empfängt. Daher muss die TX-Modul-Schnittstelle der Fernsteuerung die Ausgabe von CRSF-Signalen unterstützen. Am Beispiel des EdgeTX-Fernsteuersystems wird im Folgenden erklärt, wie die Fernsteuerung so konfiguriert wird, dass sie CRSF-Signale ausgibt und das TX-Modul mit Lua-Skripten gesteuert werden kann.

CRSF-Protokoll: Im EdgeTX-System wählen Sie „MODEL SEL“ und gehen in das „SETUP“-Menü. Schalten Sie hier das interne RF aus (auf „OFF“ stellen), aktivieren Sie das externe RF und stellen Sie den Modus auf CRSF ein. Verbinden Sie das Modul korrekt, dann funktioniert das Modul ordnungsgemäß.

Lua-Skript: Lua ist eine leichte und kompakte Skriptsprache. Sie kann in Funkfernbedienungen eingebettet werden und ermöglicht ein einfaches Lesen und Ändern der Parametersätze des TX-Moduls. Die Gebrauchsanweisung für Lua ist wie folgt.

● Laden Sie die Datei elrsV3.lua von der offiziellen BETAFPV-Website oder dem ExpressLRS Configurator herunter;

● Speichern Sie die elrsV3.lua-Datei auf der SD-Karte des Funksenders im Ordner Scripts/Tools;

● Drücken Sie die "SYS"-Taste oder die "Menü"-Taste im EdgeTX-System, um das "Tools"-Menü aufzurufen, wo Sie "ExpressLRS" auswählen und ausführen können;

● Die unten gezeigten Bilder zeigen das Lua-Skript, wenn es erfolgreich ausgeführt wird.

Binden & Externe Stromversorgung

Das Micro TX V2 Modul wird mit dem offiziellen Hauptrelease des ExpressLRS V3.4.3 Protokolls geliefert und enthält keine Bindungsphrase. Bitte stellen Sie daher sicher, dass der Empfänger mit dem offiziellen Hauptrelease des ExpressLRS V3.0.0 Protokolls arbeitet und keine Bindungsphrase eingestellt ist.

● Versetzen Sie den Empfänger in den Bindemodus und warten Sie auf die Verbindung;

● Verwenden Sie den Knopf und das OLED-Display, navigieren Sie zur Option „Bind“ und drücken Sie den Knopf kurz. Dann wechselt das RF-Modul in den Bindemodus. Alternativ können Sie den Bindemodus auch über das Klicken auf „Bind“ im Lua-Skript aktivieren. Wenn die Anzeigeleuchten des Empfängers und des Moduls dauerhaft leuchten, bedeutet dies, dass die Bindung erfolgreich war.

Hinweis: Wenn das TX-Modul mit einer Firmware neu geflasht wurde, die eine Binding Phrase enthält, kann mit der oben beschriebenen Bindemethode keine Verbindung zu anderen Geräten hergestellt werden. Bitte stellen Sie sicher, dass der Empfänger dieselbe Binding Phrase verwendet, um eine automatische Bindung durchzuführen.

Der Stromverbrauch des Micro TX V2 Moduls ist bei einer Sendeleistung von 500 mW oder mehr relativ hoch, was die Nutzungsdauer des Fernsteuerungssenders verkürzt.

● Benutzer können über den XT30-Anschluss eine externe Batterie mit dem TX-Modul verbinden. Die Verwendungsmethode ist in der folgenden Abbildung dargestellt.

Hinweis: Bitte stellen Sie sicher, dass der Akku vor dem Einschalten des TX-Moduls vollständig aufgeladen ist, um einen Neustart aufgrund unzureichender Stromversorgung zu vermeiden, was zu Verbindungsabbrüchen und Kontrollverlust führen kann.

Spezifikation

● Artikel: BETAFPV Micro TX V2 Modul | ELRS 915/868 MHz

● Gewicht: 54,8 g

● Farbe: Schwarz

● Antennenanschluss: SMA-KE

● HF-Leistung: 10 mW/25 mW/50 mW/100 mW/250 mW/500 mW/1000 mW/2000 mW

● Paketrate: 25 Hz/50 Hz/100 Hz/100 Hz Voll/200 Hz/D50

● Frequenzband: 915 MHz FCC/868 MHz EU

● Rucksack: Unterstützung

● Eingangsspannung: 7 V~13 V DC

● Nennstrom: 10 V, 1 A bei 2000 mW, 200 Hz, 1:128

● USB-Anschluss: Typ C

● Lüfterspannung: 5 V

●  Standard-Firmware-Version: ExpressLRS V3.4.3

● Zielname: BETAFPV Micro 900 MHz TX V2

Das Micro TX V2 Modul ist ein Upgrade des ELRS Micro TX Module. Nachfolgend ist ein Vergleich der wichtigsten technischen Daten aufgeführt.

Diagramm

Das BetaFPV Micro TX V2 Modul ist kompatibel mit Fernsteuerungen, die über einen Micro-Modulschacht verfügen (auch bekannt als JR/SLIM-Modulschacht, z. B. FrSky Taranis X9D, TBS Mambo). Nachfolgend das Diagramm.

Hinweis: Bitte montieren Sie die Antenne, bevor Sie das Gerät einschalten. Andernfalls wird der PA-Chip des TX-Moduls dauerhaft beschädigt.

Paket

● 1 * Micro TX V2-Modul

● 1 * Moxon-Antenne V2

● 1 * GH1.25-FUTABA-Steckeradapterkabel

● 1 * Benutzerhandbuch

● 1 * USB-zu-Typ-C-Datenkabel

● 1 * Servicekarte
