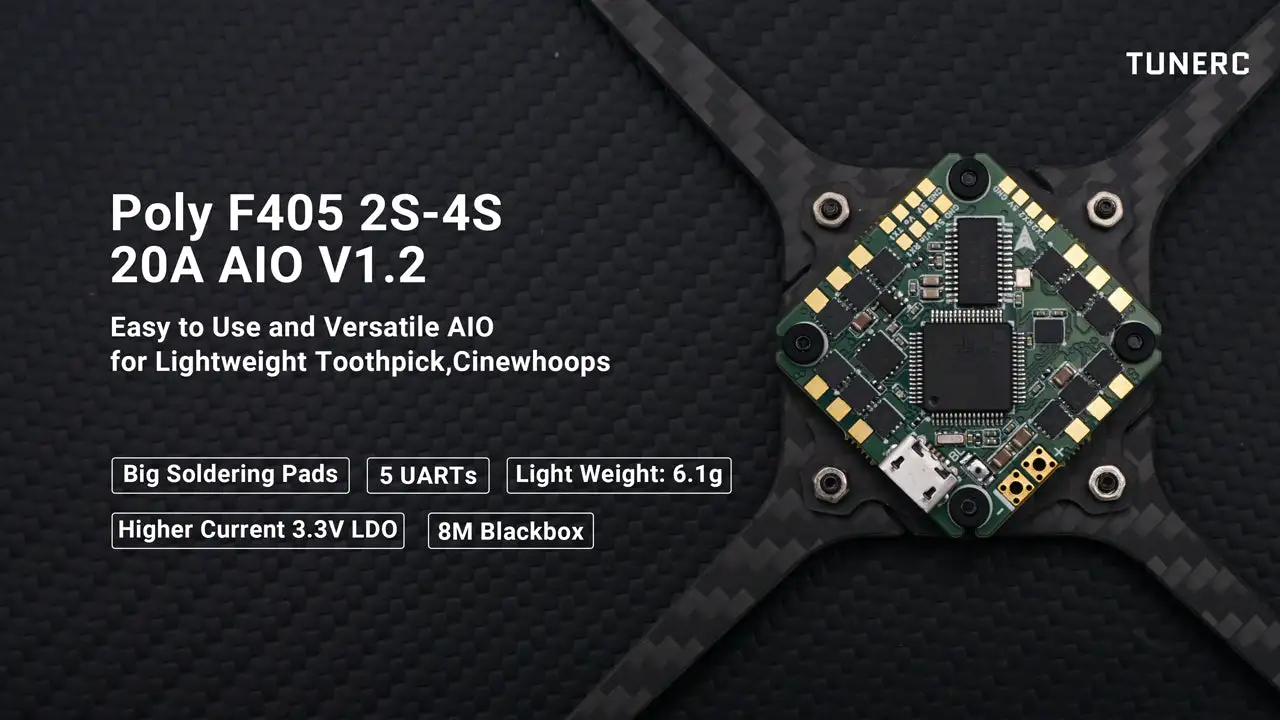

TUNERC POLY F405 20A AIO Flugcontroller – 2S/4S FPV-Drohnenplatine

Poly AIO V1.2 ist da. Das Original‑Poly‑F405‑AIO wird noch besser.

Vielseitiges und leistungsstarkes All-in-One-System für die Mikro-Community

Dieses Poly F405 2S‑4S AIO wurde speziell für die FPV‑Mikro‑Szene konzipiert und überaus vielseitig gestaltet, sodass Piloten es in unterschiedlichen Konfigurationen einsetzen können – etwa als wendiges Mikro‑Quad, als Langstrecken‑Quad oder als kreatives X6/X8‑Quad.
Das AIO-Board verfügt über eine integrierte Blackbox, einen Strommesser und ist mit fünf UARTs ausgestattet, um den Anforderungen verschiedener Konfigurationen gerecht zu werden. Neben seiner Vielseitigkeit haben wir dieses AIO-Board zudem leistungsstark ausgelegt, damit es auch auf hochleistungsfähigen Quadcoptern bestens funktioniert. Um dieses Ziel zu erreichen, ist das Board mit einem leistungsstarken F405‑Mikrocontroller, hochwertigen 20‑A‑MOSFETs sowie einer hervorragenden Wärmeableitung ausgestattet.

- Größere und leichter zugängliche Lötflächen für Batterieanschlüsse und Kondensatoren.
- Größere Flash‑Blackbox. Der Flashspeicher der Blackbox wurde von 4 MByte auf 8 MByte erweitert. Piloten können nun mehr Flugdaten aufzeichnen, was die Feinabstimmung erleichtert.
- Es wird ein neuer Inverter verwendet. Jetzt müssen die Brückenspritzlinge nicht mehr überbrückt werden. Schließen Sie lediglich den SBUS-Empfänger an UART4 an, und schon können Sie loslegen.
- Ein hochstromfähiger 3,3-V-LDO ist on‑board integriert, wodurch die Stromversorgung erheblich verbessert wurde.

Geeignet für leichte Toothpick-Drohnen und Cinewhoop-Drohnen

Der Poly AIO V1.2 ist benutzerfreundlich, leicht und vielseitig einsetzbar. Große Löt‑Pads, eine durchdachte Pad‑Anordnung und leicht zugängliche Akkukabel – all diese Merkmale machen das Löten und Arbeiten mit dem Poly F405 V1.2 AIO besonders einfach. Zudem verfügt er über einen größeren Blackbox‑Flashspeicher mit 8 MB, sodass Sie jetzt noch mehr Flugdaten aufzeichnen können. Und die fünf integrierten UARTs sorgen dafür, dass Ihnen künftig nie mehr UARTs ausgehen. Egal, ob Sie Zahnstocher‑Drohnen, Cinewhoops oder Langstrecken‑Quads bauen – der Poly F405 2S‑4S V1.2 AIO bietet Ihnen für alle Anwendungen die passende Lösung.

Empfohlene Builds

Der Poly V1.2 AIO eignet sich für leichte 3‑Zoll‑Rahmen mit einem Gesamtgewicht unter 250 g. Er unterstützt Motoren der Typen 1102–1104, 1202–1204, 1303 sowie 1404. Der 1404 ist der größte Motor, den der Poly V1.2 unterstützt; vermeiden Sie bitte die Verwendung von Hoch‑KV‑Motoren wie 1404er Modelle mit 6000 kV. Bei einem 1404‑4S‑Setup empfehlen wir dringend, den Kondensator direkt an die dafür vorgesehenen Lötstellen anzulöten.

Hinweis zur FC-Firmware, die vorab auf den Poly F405 V1.2 geflasht wurde

Die standardmäßig auf dem Poly V1.2 installierte Betaflight‑Firmwareversion ist 4.5.1; aufgrund von Versionsbeschränkungen und den Anforderungen des Produkttests sind als Standard CRSF‑Protokoll und der analoge OSD‑Modus eingestellt. Nutzer von HD‑Digitalempfängern und anderen Empfängern werden gebeten, die Firmware neu zu flashen, um HD‑OSD‑Optionen sowie weitere Empfängerprotokolle zu aktivieren.

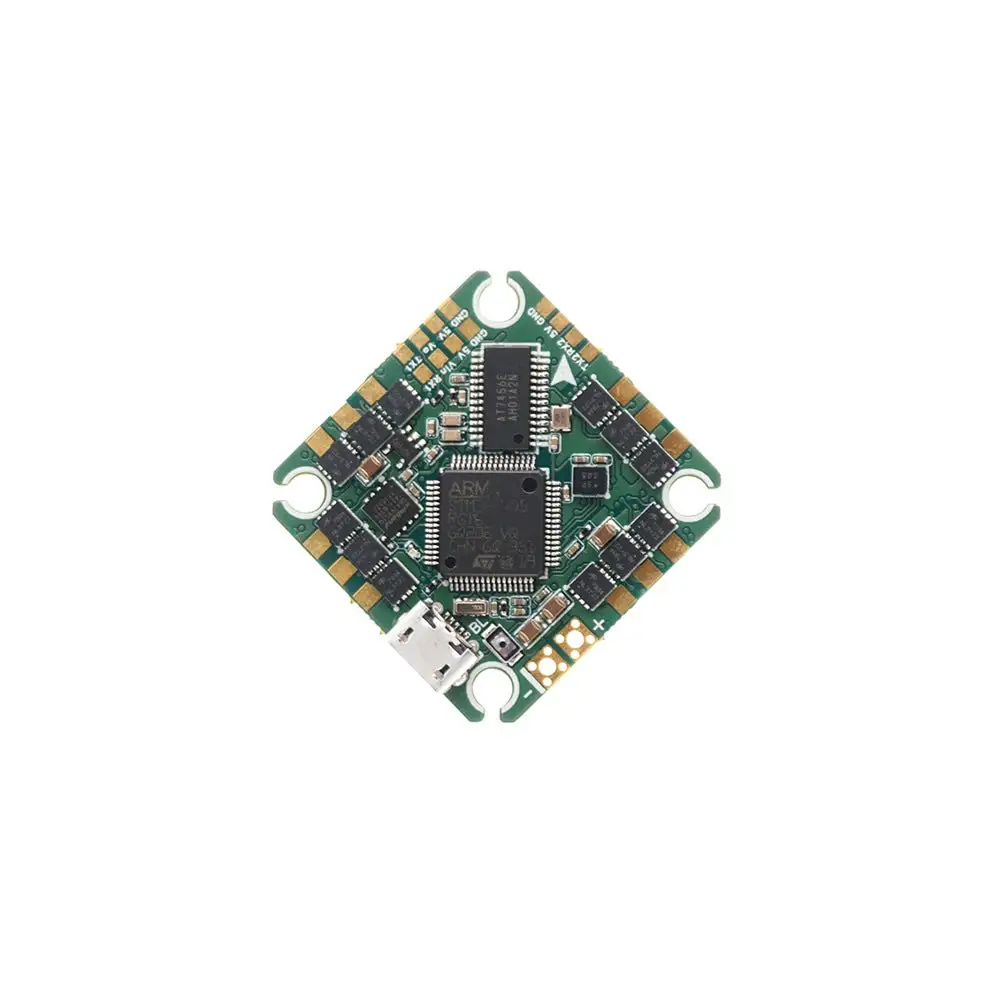

Hardware-Spezifikationen

• FC MCU: STM32F405RGT6 (Cortex®-M4 168 MHz) )

• Integrierte OSD: AT7456E

• Integrierte IMU: BMI270

• Eingebauter 8-MB-Flash-Blackbox

• Eingebauter Strommesser

• ESC-MCU: EFM8BB21 (8 Bit, 50 MHz) )

• UART: UART1 (standardmäßig für VTX), UART2, UART3, UART4 (unterstützt SBUS), UART5

• Weitere Schnittstellen: IIC (IIC2), LED-Streifen, Summer

• Die Durchgangslöcher für die Stromzuführung sind groß genug, um ein 16-AWG-Kabel aufzunehmen.

• 8 Motorausgänge (Die integrierten ESCs werden für 4 Motorausgänge genutzt. Sie können 4 externe ESCs hinzufügen, wenn Sie die übrigen 4 Motorausgänge verwenden möchten.) )

Elektronikspezifikationen

• Eingangsspannung: 6,50–20,0 V (2S–4S LiPo/LiHV) )

• Ausgangsleistung: 5 V 2 A

• Dauerstrom: 20 A

Firmware

• FC Betaflight-Ziel: TUNERCF405

• ESC-Firmware: Bluejay P-H-25

Unterstützte Motorgröße

• 1102–1104, 1202–1204, 1303, 1404

Empfohlener Kondensator

• Ein 35-V‑Kondensator mit 220 µF ist im Lieferumfang enthalten. Wenn Sie den werkseitig verbauten Kondensator austauschen möchten, wird ein 35-V‑Kondensator mit 220 bis 470 µF und niedrigem ESR empfohlen.

Abmessungen

• Größe: 33 mm x 33 mm

• Bohrbild: 25,5 × 25,5 mm Platz für M3,5-Gummilager, um eine M2‑Befestigung zu ermöglichen

• Gewicht: 6,1 g

Das Paket enthält:

• 1 * Poly F405 2S-4S 20A All-in-One V1.2

• 1 × XT30-Verlängerungskabel mit 18-AWG-Leiter

• 1 * 35 V 220 µF Kondensator

• 6 * Ösen
